地上单层与2层框架结构配电房结构施工图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑,多层建筑
  • 建筑地上层数:2、1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:5张

附件详情

该附件为湖北某小区配电房,地上单层,建筑设计结构形式为框架结构,基础为独立基础,6度设防。
该资料包含: 结构设计说明 、基础平面布置图、柱 平面布置图 、基础梁平法施工图、结构平面图、梁平法施工图等共5张图纸。

基础梁平法施工图

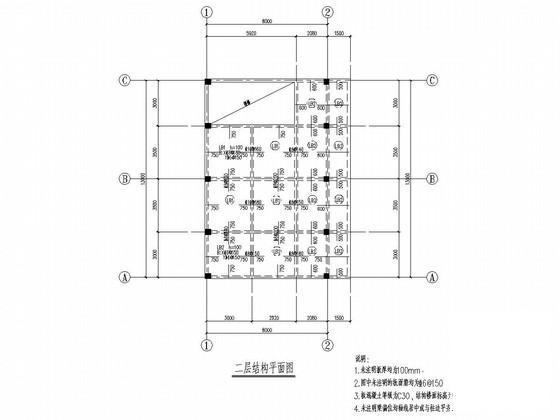

二层结构平面图

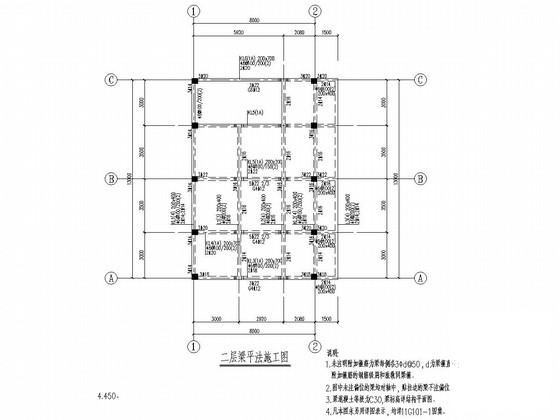

二层梁平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架与框架结构 - 1
    框架与框架结构 - 1
  • 框架与框架结构 - 2
    框架与框架结构 - 2
  • 框架与框架结构 - 3
    框架与框架结构 - 3
  • 框架与框架结构 - 4
    框架与框架结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
