地上12层框剪结构康复中心与框架结构篮球馆结构施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度: 施工图
  • 民用 建筑设计 使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:抗震不设防
  • 地下室功能:其他
  • 参考图纸:51张
  • 设计年代:近代
简介:

本项目为浙江某普通的康复中心,由主楼A和篮球馆B组成,地下部分联为一体,地上部分主楼与篮球馆分缝断开,主楼地上12层,地下一层,主楼高为48.93米,主楼结构体系为钢筋混凝土框架-剪力墙结构,基础类别为桩基础+独立承台(柱帽),抗震不设防。
该资料包含: 结构设计说明 、桩位平面布置图、承台与柱帽平面布置图、底板平面布置图、基础详图、墙柱平面布置图、梁平法施工图、结构 平面布置图 楼梯详图 等共51张。
桩位平面布置图

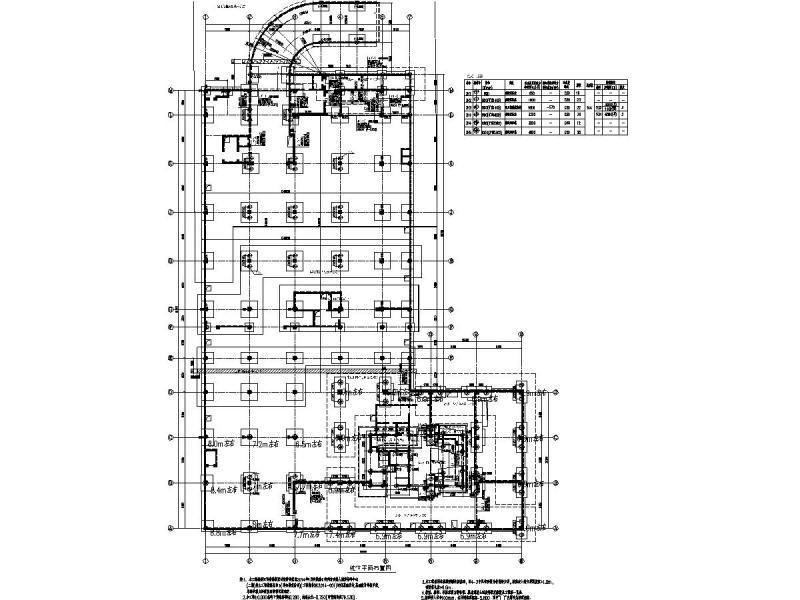

地下室墙、柱平面布置图

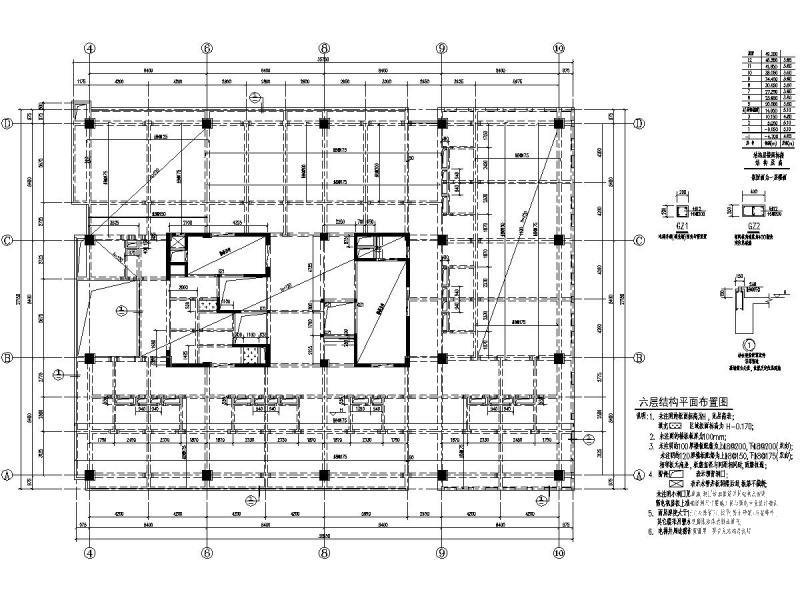

六层结构平面布置图

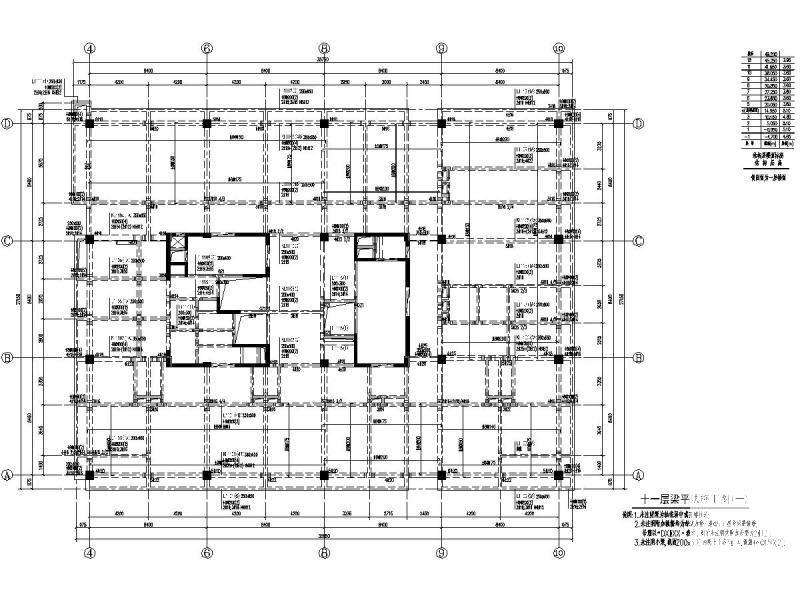

十一层梁平法施工图(一)

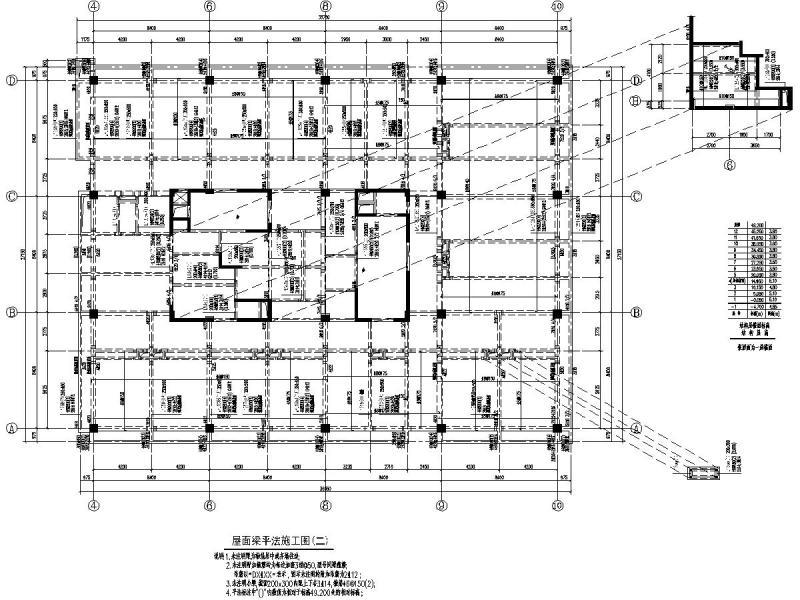

屋面梁平法施工图(二)
4#楼梯详图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构与框剪结构 - 1
    框架结构与框剪结构 - 1
  • 框架结构与框剪结构 - 2
    框架结构与框剪结构 - 2
  • 框架结构与框剪结构 - 3
    框架结构与框剪结构 - 3
  • 框架结构与框剪结构 - 4
    框架结构与框剪结构 - 4
  • 框架结构与框剪结构 - 5
    框架结构与框剪结构 - 5
  • 框架结构与框剪结构 - 6
    框架结构与框剪结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
