2层电影院暖通设计施工大样图

  • 设计详细说明:有
  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4743.6平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:电采暖
  • 水系统:双管制,异程式,闭式
  • 送风方式:侧面送风

一、项目概要
该项目为某电影院,框架结构,层数为2层,建筑高度为14.9m米,地上建筑面积4743.6平米,占地面积2115.08平米。
二、设计说明
1.观众厅及影院大堂等大空间区域采用组合式空气处理机组全空气系统。室外新风由屋面新风井采入与集中回风混合后进入空气处理机组,经空气处理机组冷却、除湿、加压后再经旋流风口送至空调区域。采用风管回风,回风管装消声器。新风管装有电动对开多叶调节阀,可根据室内需要及季节变化而调节多叶调节阀的开启度,过渡季节可将阀全开。过渡季节排风,屋顶排风及排烟排风风机同时开启。
2.其他房间采用风机盘管系统加新风系统。
3.放映机房依靠影厅夹层走道进行自然冷热补偿。
4.空调水系统采用闭式二管制系统,夏冬季冷热兼用;空调水系统采用异程系统。末端空调(箱)器回水管上设置电动温控带比例调节的比例积分调节阀,末端风机盘管回水管上设置温控开关式电动两通阀。空调机组的表冷器设防冻保护,其状态显示并报警;电动新风阀、电动水阀和风机联锁;过滤器设压差开关,其状态显示,高限报警。其启动顺序为:先开水阀,停机则顺序相反。
5.影院及商业各采用独立的空调系统,采用水冷涡旋模块机组。由地下室制冷换热机房夏季提供7~12℃的空调冷媒水,冬季提供60~50℃空调热媒水。冬季热源由城市热力管网提供。
6.首层门厅及影院大堂供暖采用低温热水地面辐射供暖系统,供回水温度为60~50℃,地暖管道工作压力0.60MPa。采用单组分配器整体温控方式,地暖分配器供水管上安装控温调节阀,温控面板设距地1.4m的内墙上(或与室内照明开关并排设置)。温控面板与温控装置的连线仅为示意,具体安装方式以电气专业图纸为准。
三、图纸展示

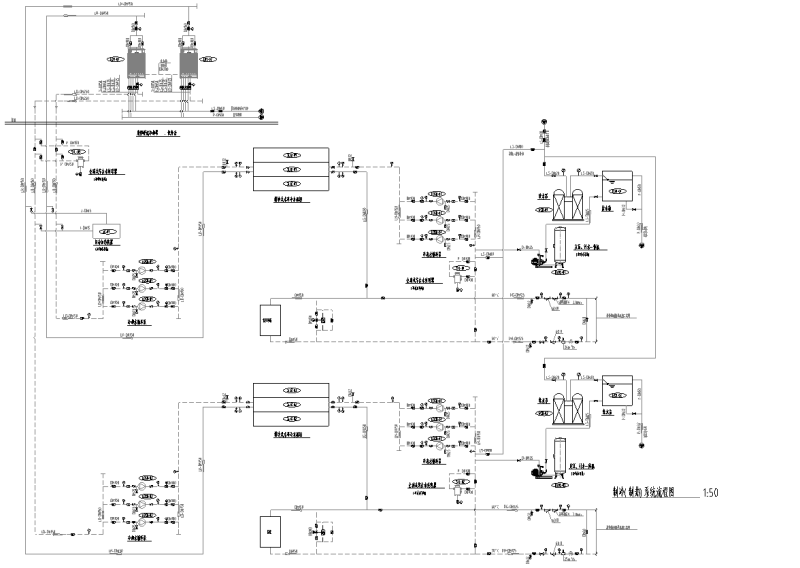

制冷(制热)系统图

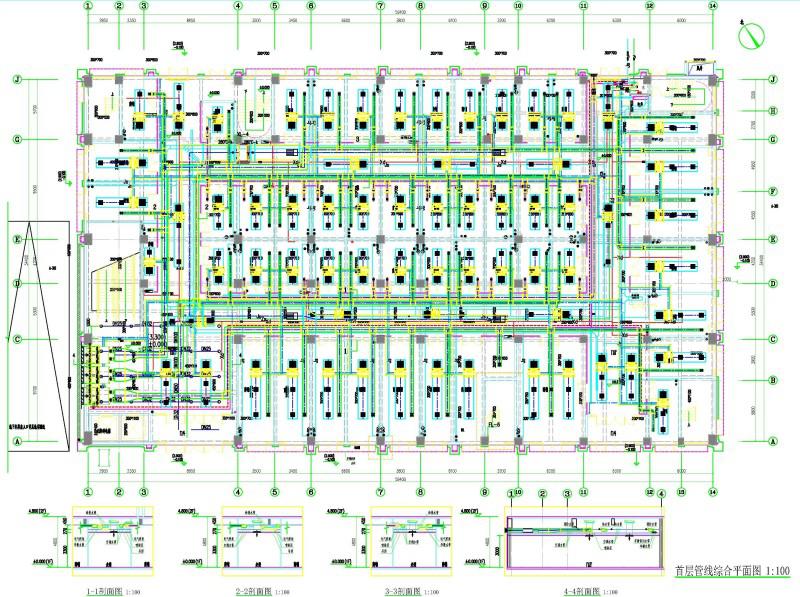

首层管线综合平面图

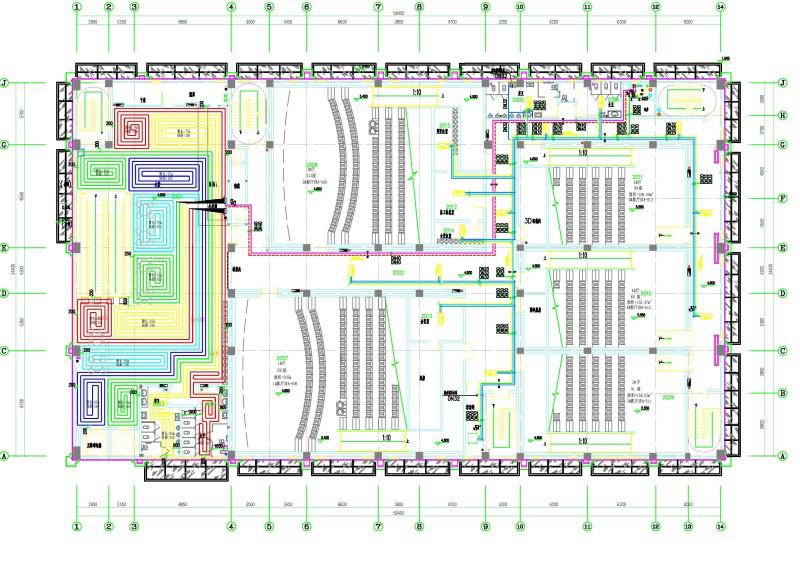

二层空调室系统平面图

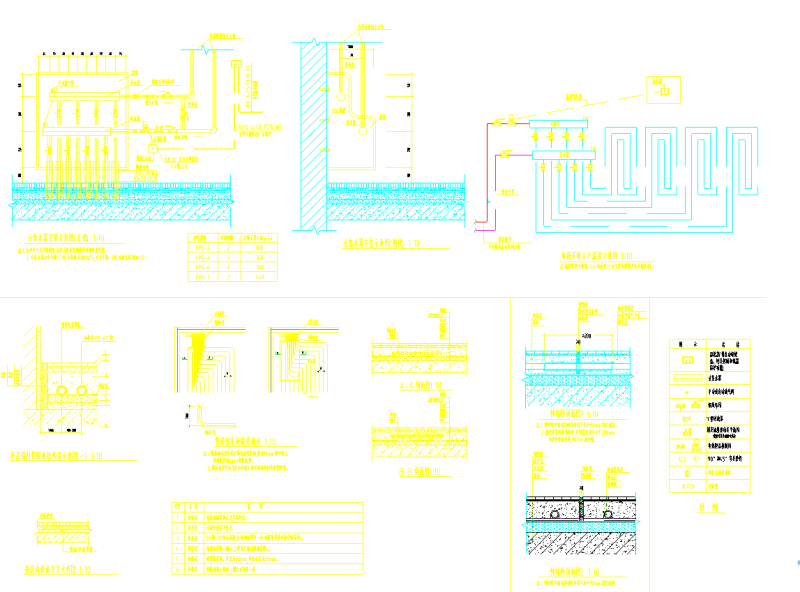

安装大样图

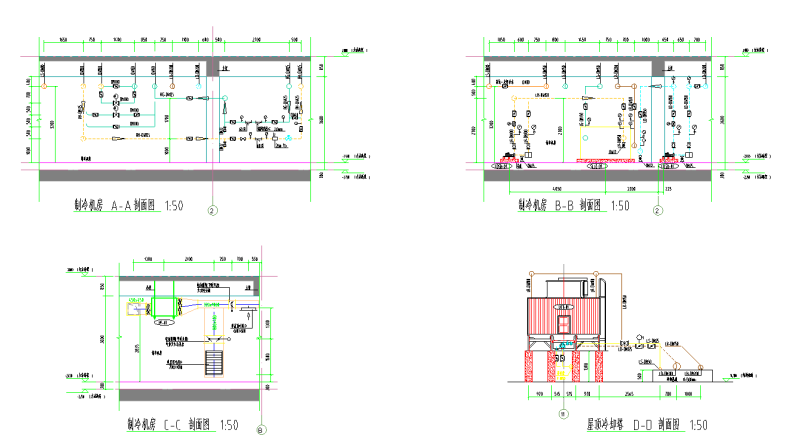

制冷机房剖面图
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 电影院暖通设计 - 1
    电影院暖通设计 - 1
  • 电影院暖通设计 - 2
    电影院暖通设计 - 2
  • 电影院暖通设计 - 3
    电影院暖通设计 - 3
  • 电影院暖通设计 - 4
    电影院暖通设计 - 4
  • 电影院暖通设计 - 5
    电影院暖通设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
