15000平米2层大型电影院全套强电装饰施工图纸

  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:15000平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 节点大样:线管, 电缆, 配电箱, 接线盒
  • 负荷等级:一级
  • 接地方式:TN-S
  • 项目所在地:湖南
  • 强电设计: 供配电系统 , 低压配电, 电气照明

附件详情

该项目为大型电影城电气装饰项目,该项目位于地上四~五层;总建筑设计面积:15494平方米。
该项目用电负荷等级为一级,采用两路0.4KV电源供电。
内容包括:电气设计说明,竖向干线系统图, 配电箱系统 图,动力平面图, 照明平面图 ,安装详图等。

电影院五层插座平面图

电影院配电箱系统图

电影院竖向配电系统图

电影院五层照明平面图

电影院五层应急照明平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

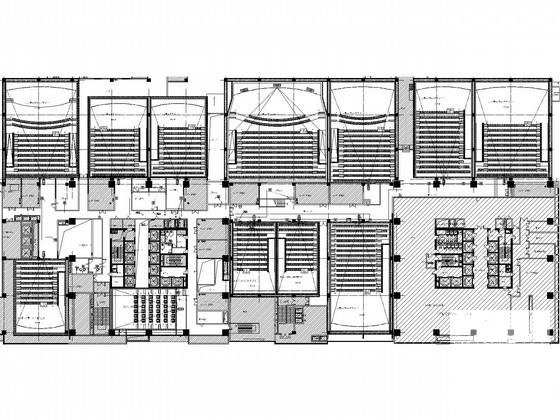

  • 电影院施工图纸 - 1
    电影院施工图纸 - 1

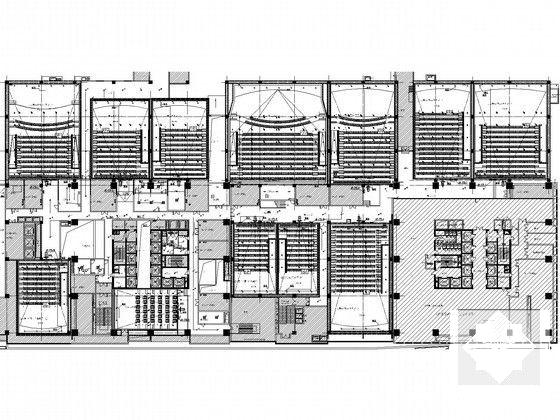

  • 电影院施工图纸 - 2
    电影院施工图纸 - 2

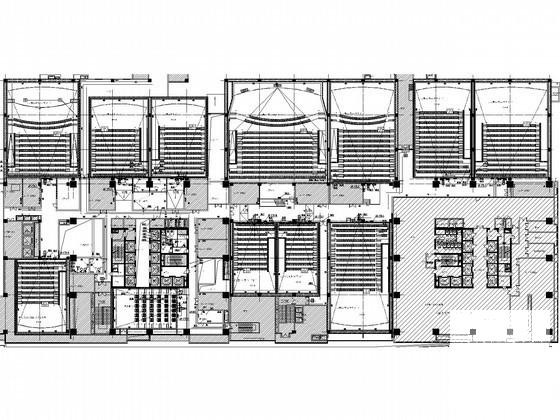

  • 电影院施工图纸 - 3
    电影院施工图纸 - 3

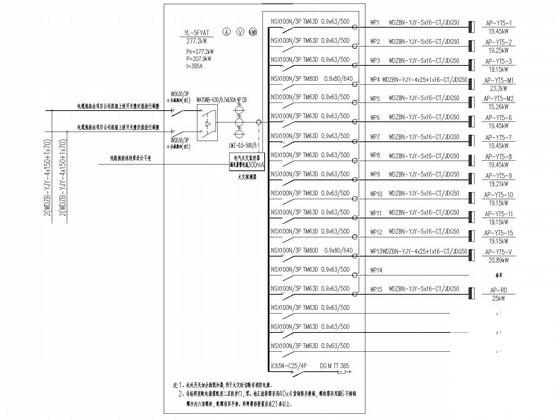

  • 电影院施工图纸 - 4
    电影院施工图纸 - 4

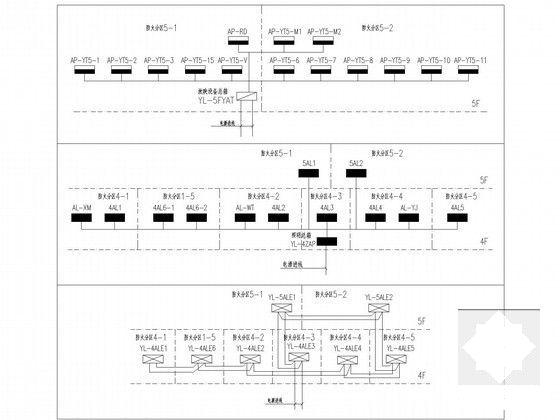

  • 电影院施工图纸 - 5
    电影院施工图纸 - 5
  • 电影院施工图纸 - 6
    电影院施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
