瑞龙国际大酒店暖通设计CAD施工大样图
-
设计说明：有
-
建筑类别：酒店
-
设计内容：空调,通风,防排烟,冷热源,机房
-
冷热源：电动压缩式冷水机组
-
项目地址：安徽
冷、热负荷：该项目空调冷负荷为：4910Kw；空调热负荷为：3950Kw
冷、热源：冷源选用二台600RT离心式冷水机组及一台220RT螺杆式冷水机组，冷水机组供给7/12°C冷冻水；热源采用市政热力管网供给0.5Mpa,160°C过热蒸汽，经换热机组换热后供回水温度60/50℃。空调及卫生热水总用汽量：8t/h。
地下一层通风平面图
地下一层蒸汽及热水管道平面图
一层空调风管平面图
二层防排烟平面图
地下一层换热站设备安装平面图
大商业冷冻机房、锅炉水系统原理图
制冷换热系统原理图
大商业冷冻机房、锅炉水系统原理图
一层空调机房大样图
缩略图

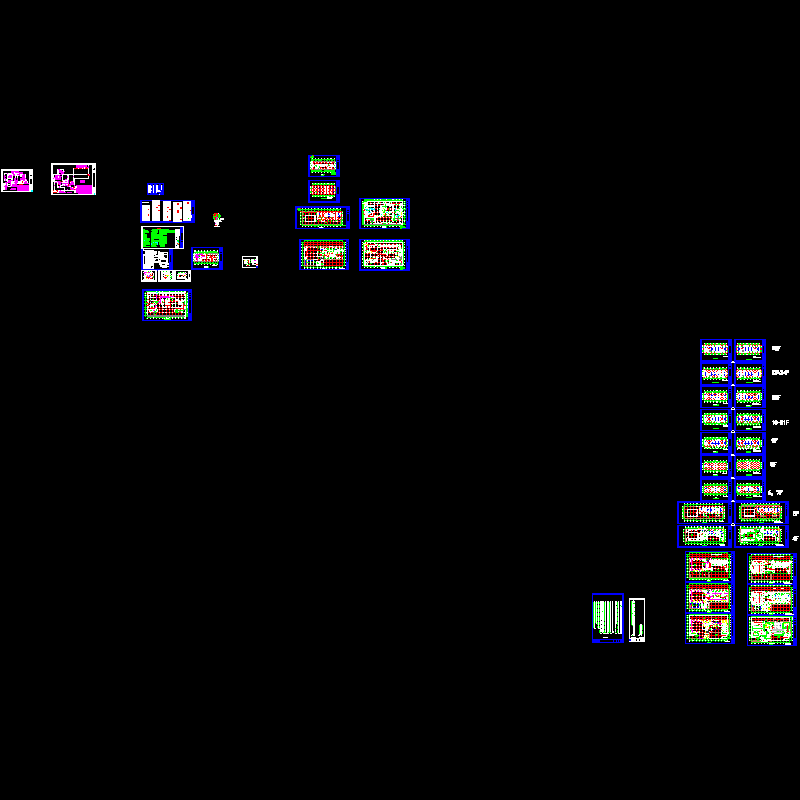

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
