法院26层业务综合楼空调设计施工图纸

  • 设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 地上层数:26层
  • 图纸设计深度:施工图
  • 参考图纸:43张
  • 设计年代:近代
  • 设计内容:空调, 冷热源
  • 空调系统:制冷剂系统
  • 特殊系统:BRV空调系统
  • 项目所在地:广西

附件详情

一、项目概要:
该项目为广西某法院审判业务综合楼,建筑高度约为一百米,整栋大楼设计夏季供冷的舒适性中央空调系统,冬季不供热,根据甲方要求,该资料针对办公、小法庭等小开间空调系统进行设计,均采用一拖多小型集中空调方式。
二、设计内容:
该资料采用智能BRV商用中央空调系列,最大容量为56KW,并且冷媒管路,最大长度为100m,最大高差为50m,室内机采用四面出风嵌入式室内机,新风由吊顶式新风机组单独处理后送至各负荷点。


5层空调平面图

6层空调平面图

7层空调平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

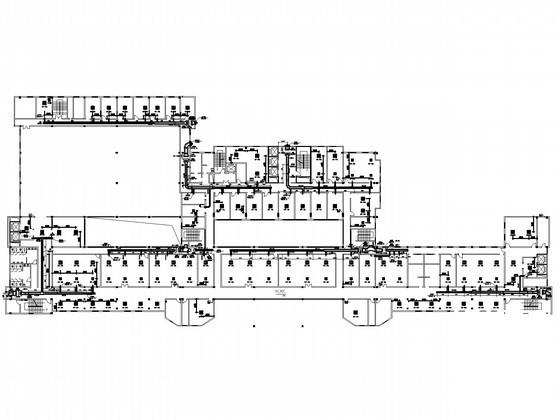

  • 法院设计图纸 - 1
    法院设计图纸 - 1

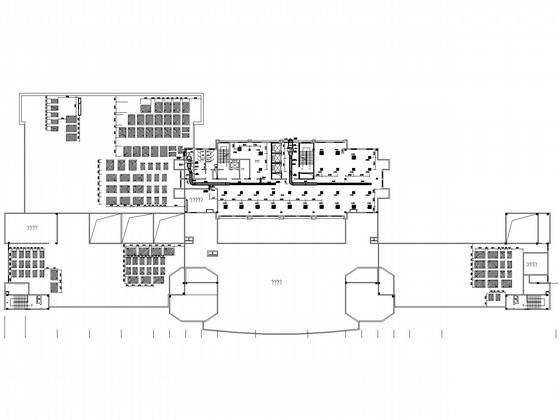

  • 法院设计图纸 - 2
    法院设计图纸 - 2

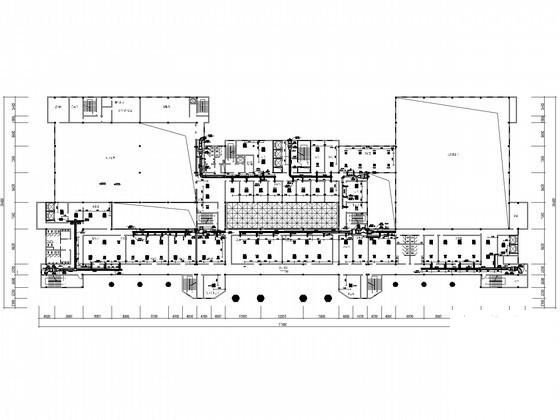

  • 法院设计图纸 - 3
    法院设计图纸 - 3

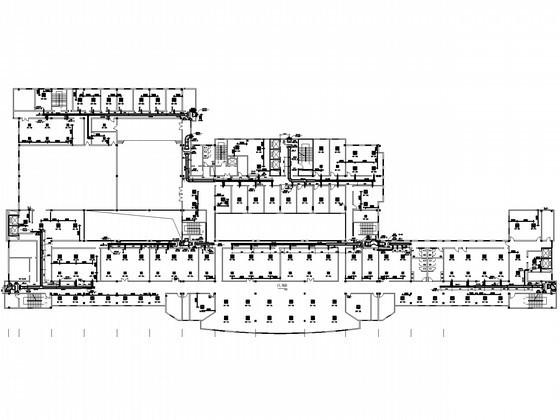

  • 法院设计图纸 - 4
    法院设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
