国内15层综合业务楼空调通风施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,餐饮,其他
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计内容:空调,通风,采暖,防排烟,其它
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖,电采暖,热空气幕
  • 水系统:双管制,同程式,异程式
  • 项目所在地:北京

附件详情

该项目共设置38个全空气空调系统,其中15个为定风量系统、24个变风量系统,南楼六层以上办公区,北楼五层-六层办公区均设 变风量空调系统 ,另外5个风机盘管加新风系统。首层中厅、博物馆、报告厅、会议室、餐厅、多功能厅等设全空气定风量空调系统。会议室、餐厅和多功能厅的空调系统过度季可供给全新风,中厅博物馆等过度季可增大新风量。该项目变风量系统设计为单风道VAV末端装置。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

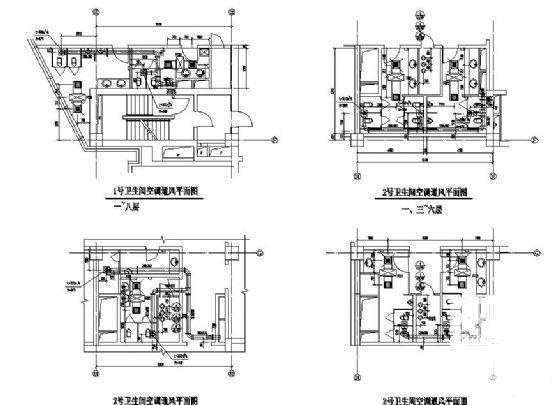

  • 空调通风图纸 - 1
    空调通风图纸 - 1

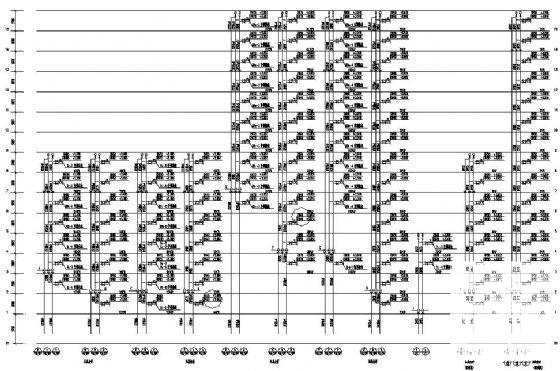

  • 空调通风图纸 - 2
