世界著名房地产公司大楼项目中水施工图纸(国际知名设计师)

  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业,教育,娱乐,文化
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:350000平方米
  • 图纸设计深度:施工图
  • 参考图纸:56张
  • 设计年代:近代
  • 生活供水设计:中水系统
  • 供水设备:高位水箱,水泵站,气压水罐,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 大样节点:水箱,泵房,集水坑,阀门管件,设备房布置
  • 项目所在地:上海

附件详情

  • 中水系统施工图目录
  • 1#中水机房设计说明
  • 1#中水机房 设备选型 计算书
  • 1#、2#中水机房主要设备表
  • 1#、2#中水机房工艺流程图及控制要求
  • 1#中水处理站机房平面图
  • 1#中水处理站机房水管线平面图
  • 1#中水处理站机房空气管线平面图
  • 1#中水处理站管路系统图
  • 1#中水处理站节点大样图
  • 2#中水机房设计说明
  • 2#中水机房设备选型计算书
  • 2#、2#中水机房主要设备表
  • 2#、2#中水机房工艺流程图及控制要求
  • 2#中水处理站机房平面图
  • 2#中水处理站机房水管线平面图
  • 2#中水处理站机房空气管线平面图
  • 2#中水处理站管路系统图
  • 2#中水处理站节点大样图
  • 中水系统施工图1#机房修改
  • 中水系统平面定位图
  • 1#2#站-剖面及留洞

附件详情

该项目位于上海,为世界著名房地产公司大楼项目,工程包括办公楼 文娱中心 住宅 停车场。项目阶段:施工。工程占地面积86146平方米,总建筑面积350000平方米,该工程计划新建办公楼、住宅楼、娱乐、地下停车库。规划师为英国公司。主要设备材料: 1、通风系统,消防器材,仪器仪表,防雷接地; 2、门窗玻璃,防水防腐,油漆涂料,墙地面砖; 3、光源灯具,低压电器,变配电,电线电缆,弱电系统; 4、供水设备,管材管件,阀门组件,室外排水,五金水暖; 5、康体设施、 园林绿化 、小区监控、门禁系统。
,共56张图。

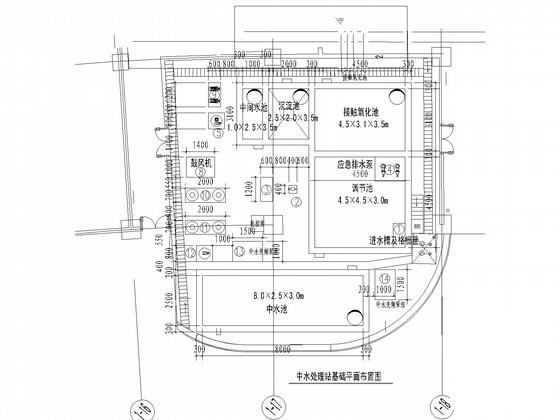

中水处理站基础 平面布置图

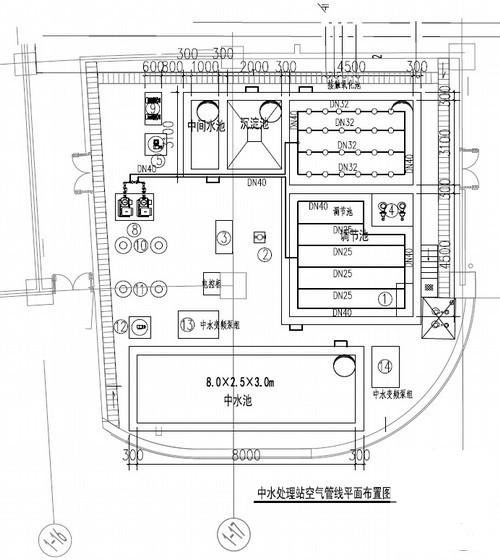

中水处理站空气管线平面布置图

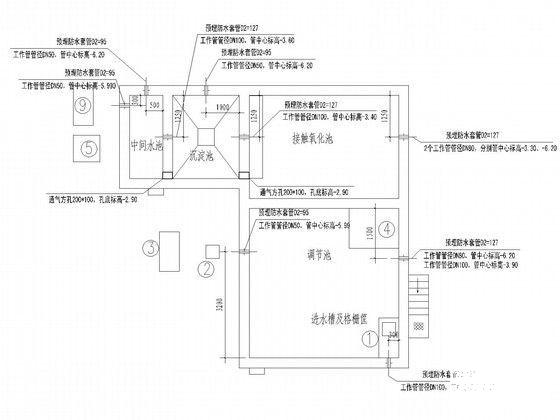

组合池套管平面图

变频回用管路系统图

废水加压泵管路系统图

工艺流程图

过滤加压系统管路图

组合池顶板开孔图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 世界著名房地产公司大楼项目中水施工图纸(国际知名设计师) - 1
    第 1 张图
  • 世界著名房地产公司大楼项目中水施工图纸(国际知名设计师) - 2
    第 2 张图
  • 世界著名房地产公司大楼项目中水施工图纸(国际知名设计师) - 3
    第 3 张图
  • 世界著名房地产公司大楼项目中水施工图纸(国际知名设计师) - 4
    第 4 张图
  • 世界著名房地产公司大楼项目中水施工图纸(国际知名设计师) - 5
    第 5 张图
  • 世界著名房地产公司大楼项目中水施工图纸(国际知名设计师) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
