国电新能源配电室CAD图纸

一、项目概要

1、工程名称:中国国电集团公司国电新能源技术研究院1#变配电室

2. 建设地点:北京市昌平区未来科技城北区内西北角地块建设单位

3. 总建筑面积:24万平方 米

4. 建设规模与性质:本子项建筑性质属于二类高层办公建筑

5. 建筑类别:二类高层民用公共建筑(本子项)

6. 该项目地下一层共设置8个配电室(2个总配电室,6个分配变电室),所有变电室下方均设置2.1米电缆夹层。

7.1#总配电室位于304号研发楼-4.5米平面,层高4.5米。下设电缆夹层,层高2.1米。高低压电缆均采用下进下出方式敷设;8、1#总配电室电缆分界室电源 自央企园110kV站不同母线引10kV双路电缆约0.5km,新建二进六出电缆分界室一座,1#总配电室电源自1#分界室引入双路电缆。

二、设计范围

设计范围:变配电室；

设计内容:

1、高低压配电系统及其设备选择；

2、变配电室设备布置；二次原理、直流系统；

3、变配电室的动力、照明；

4、变配电室接地；

5、变配电室的土建条件。

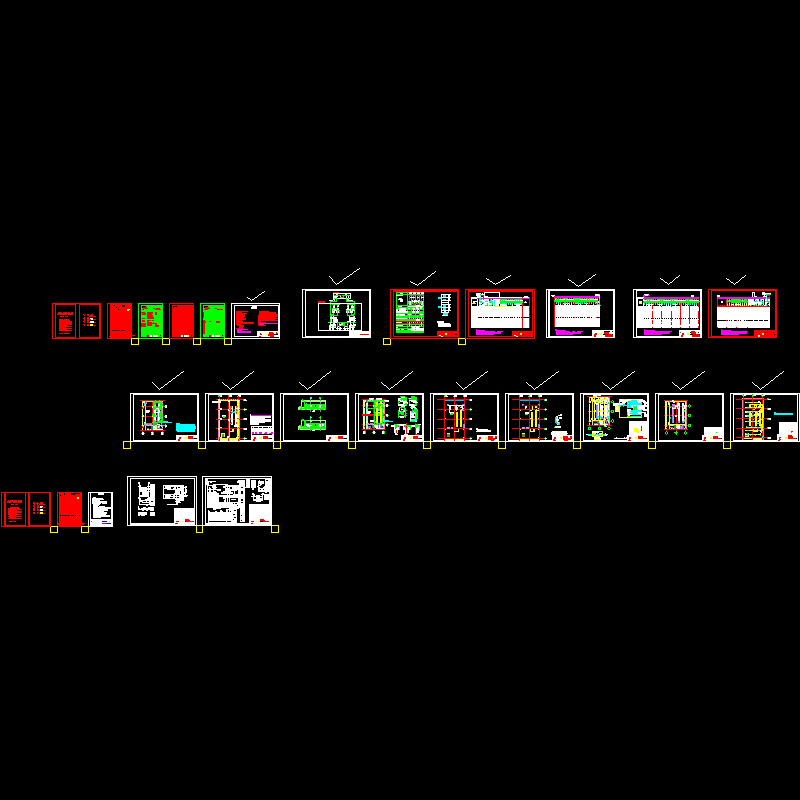

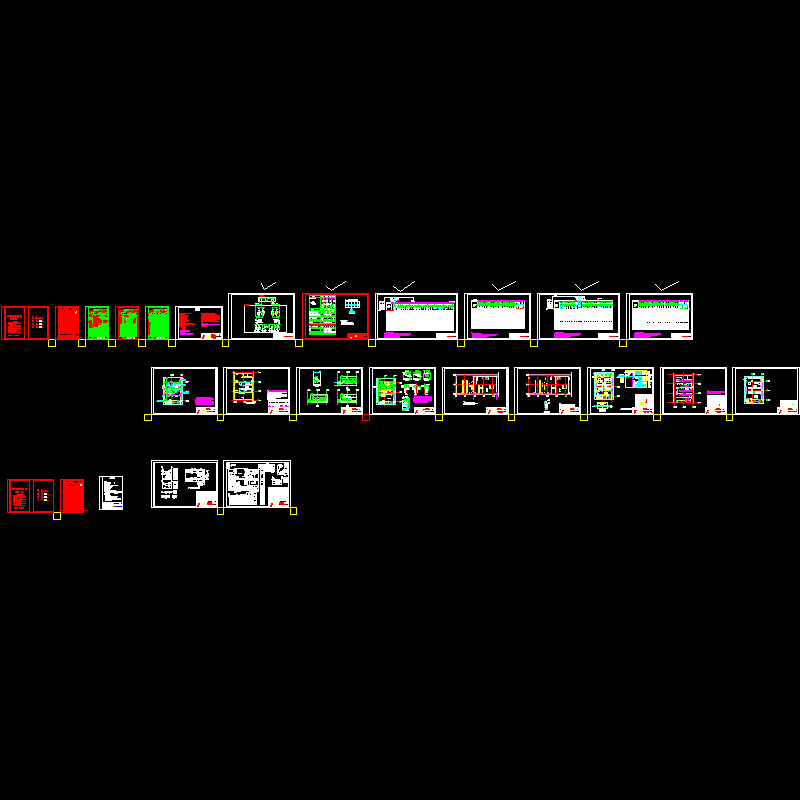

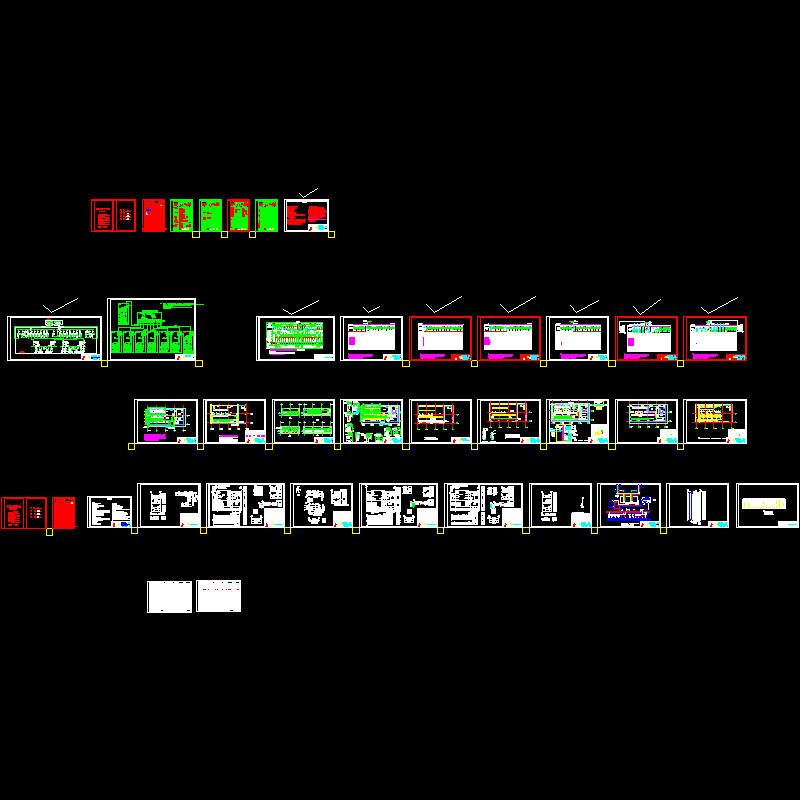

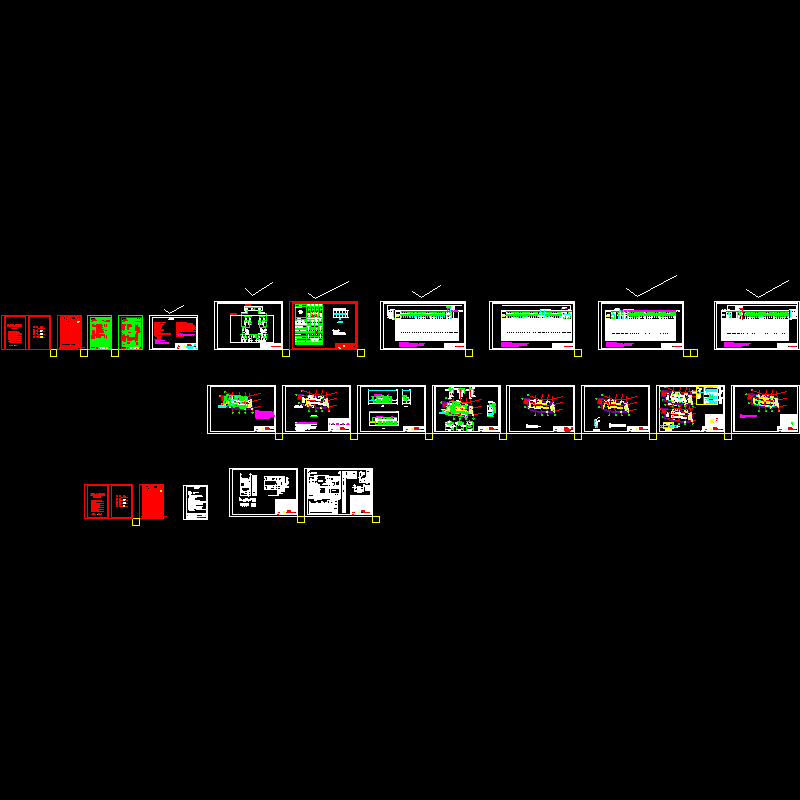

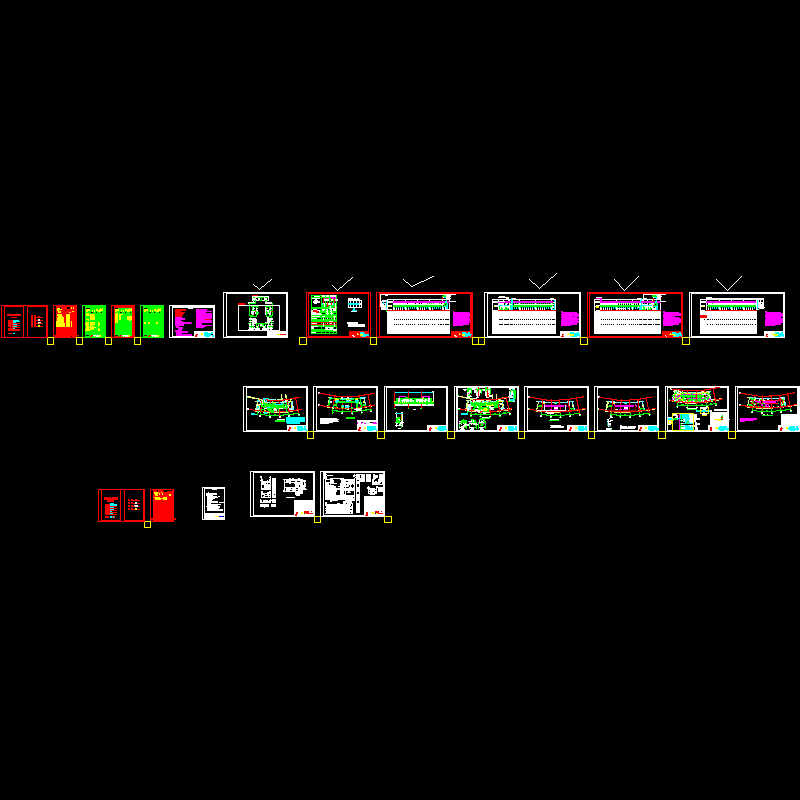

三、图纸展示

1#总配电室电气总接线图

1#总设计说明

10KV一次系统图

低压供电系统图

计量柜二次原理图

配电室
