能源中心轻钢结构节点详图纸2017
该附件是
某能源中心轻钢结构
节点详图
2017
，
主要内容：玻璃丝绵夹芯板连接详图、窗口详图、屋脊详图、墙基节点（门口处）、山墙详图、墙面复合板与墙基连接处节点、边跨天沟详图、雨棚详图、防撞柱、屋面洞口详图等，CAD格式。
边跨天沟详图

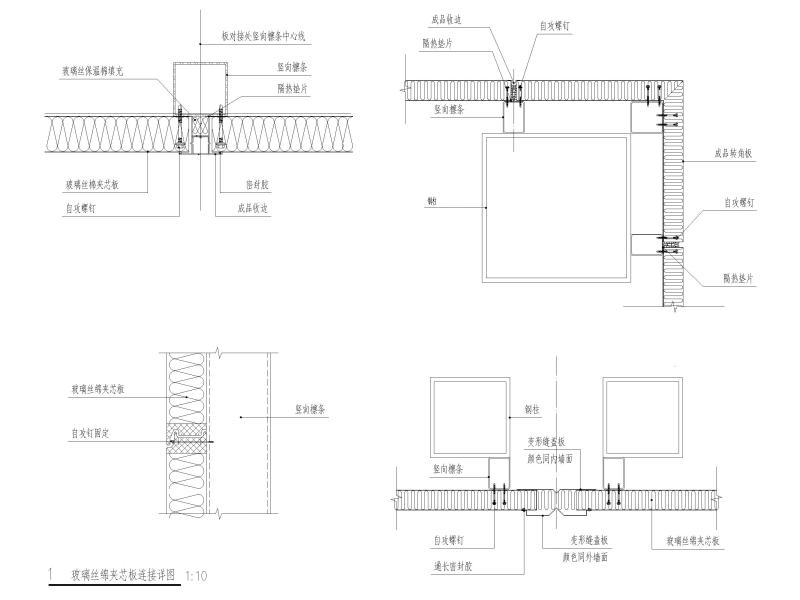

玻璃丝绵夹芯板连接详图

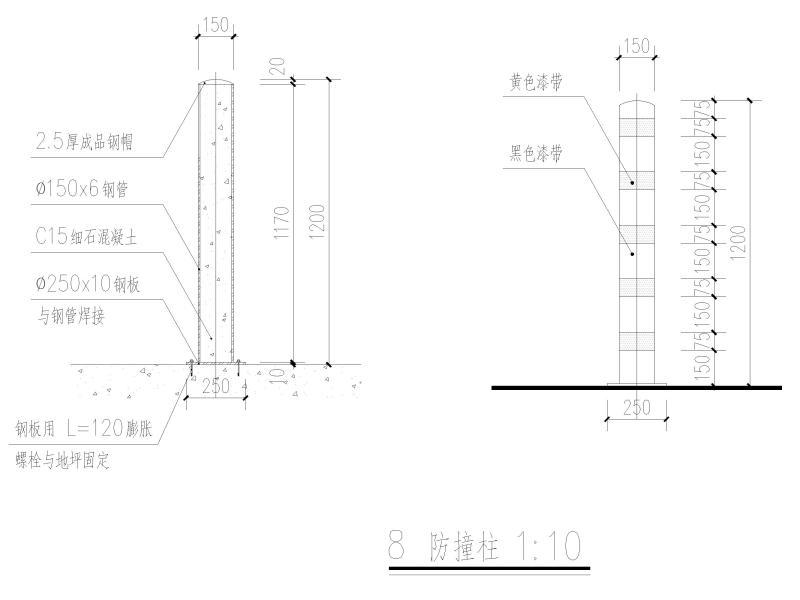

防撞柱

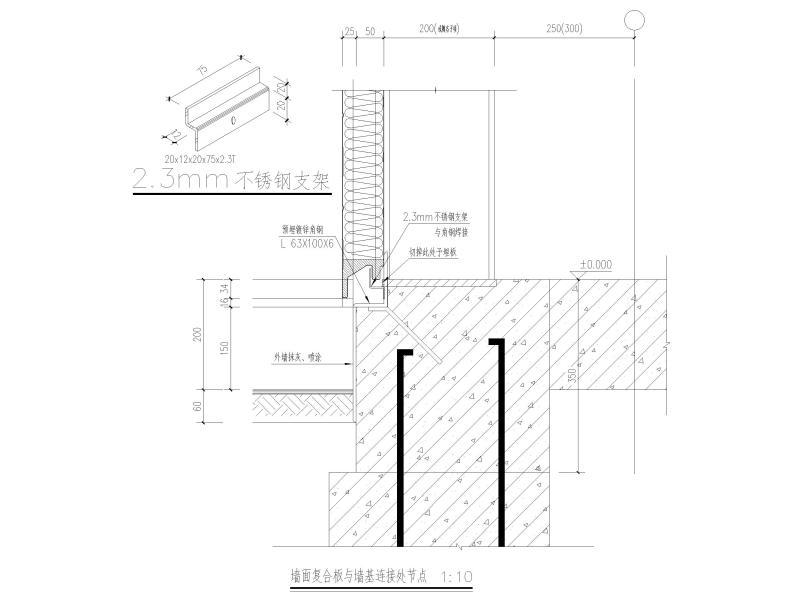

墙面复合板与墙基连接处节点

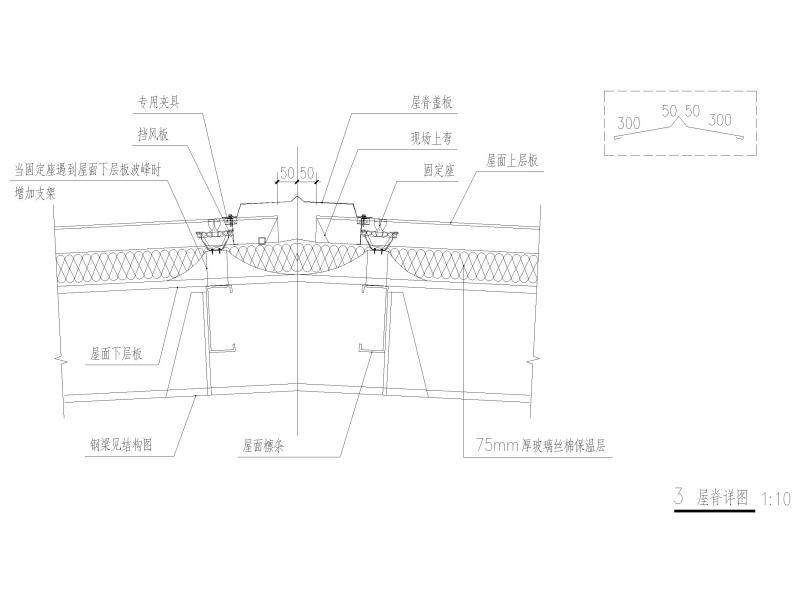

屋脊详图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
钢结构图纸节点 - 1 -
钢结构图纸节点 - 2 -
钢结构图纸节点 - 3 -
钢结构图纸节点 - 4 -
钢结构图纸节点 - 5
以上是部分截图，请下载附件后查看完整高清内容
