2层交行餐厅给排水设计CAD施工图纸

• 建筑类别：餐饮

• 建筑高度：多层建筑

• 建筑结构形式：混合结构

• 建筑面积：2252平方米

• 地上层数：2层

• 图纸设计深度：施工图

• 参考图纸：10张

• 设计年代：近代,2016

• 生活供水设计：生活给水系统

• 生产供水设计：热水系统

• 排水设计：污水系统

• 消防设计：室外消火栓系统

• 供水设备：高位水箱

• 供水方式：市政供水

• 排水体制：污废分流,雨污分流

• 排水技术：重力排水

• 雨水重现期：5年

• 火灾危险等级：轻危险级

• 消火栓用水量室外(L/S)：20

• 消火栓用水量室内(L/S)：30

• 大样节点：厨房

• 项目地址：广东

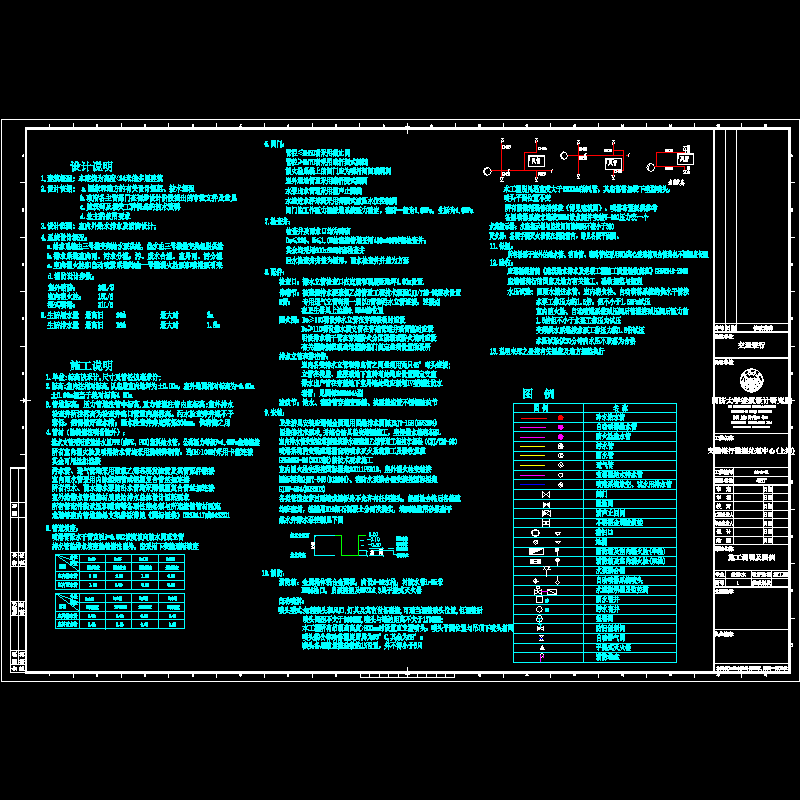

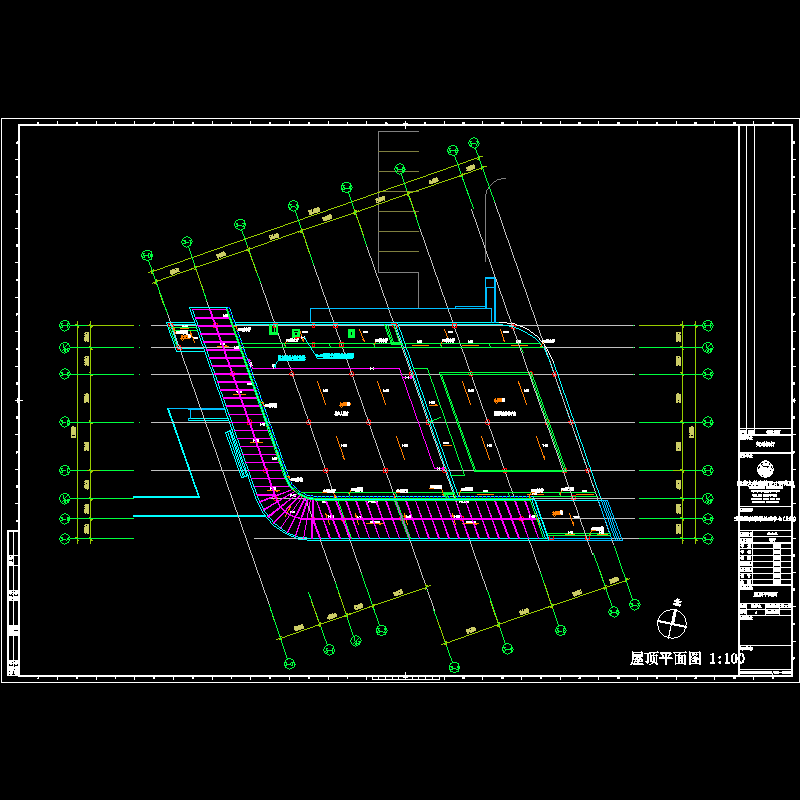

屋顶给排水系统图

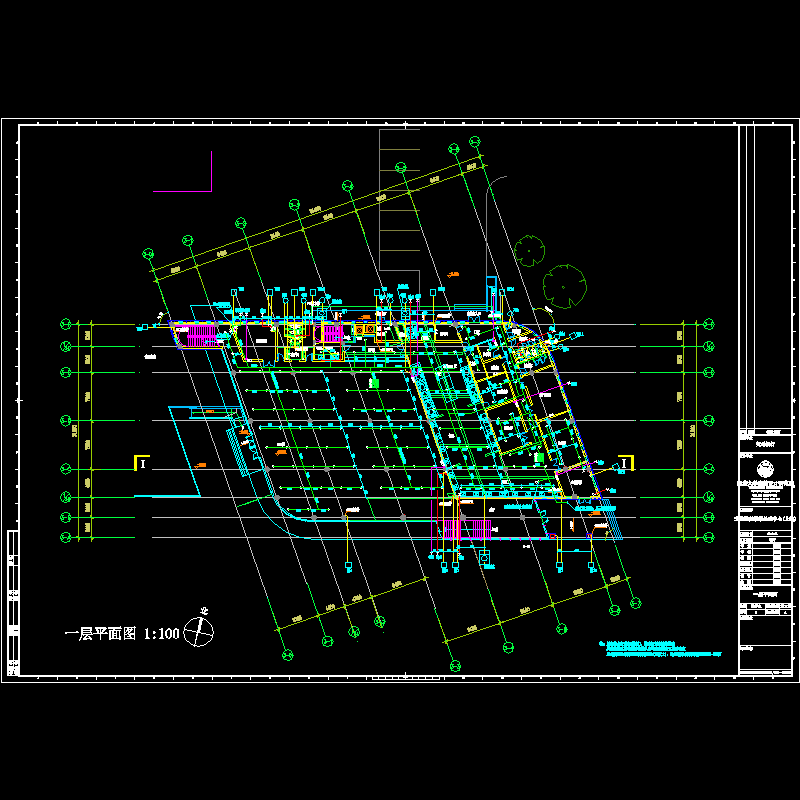

一层给排水平面图

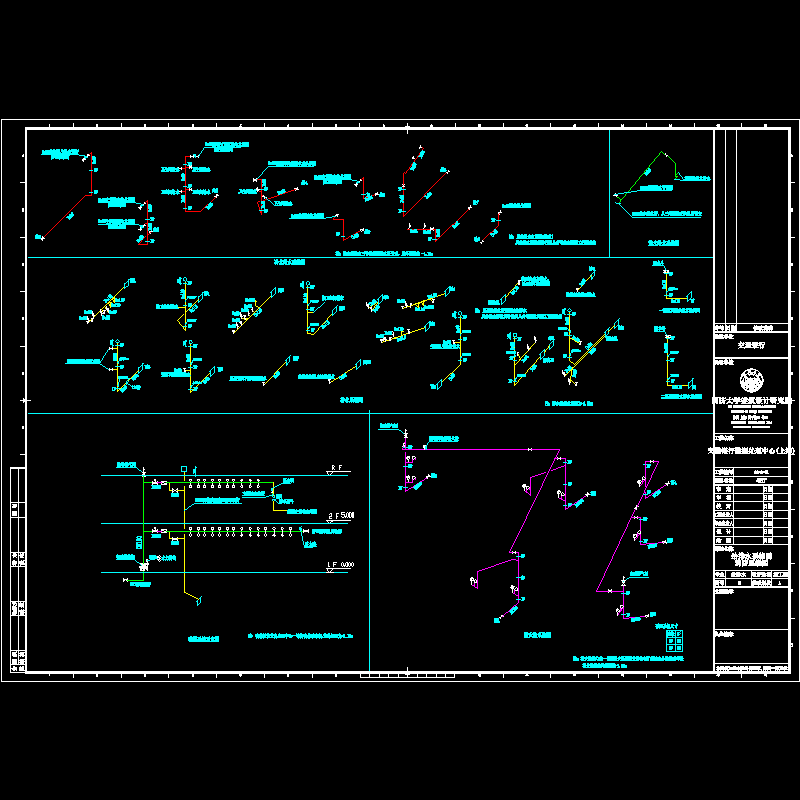

热水给水系统图

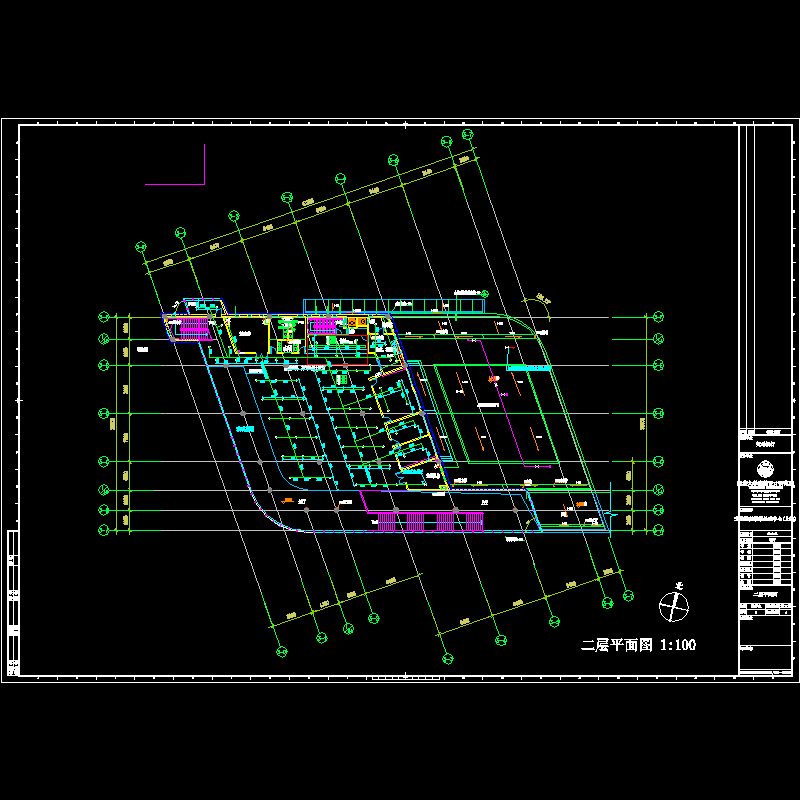

二层给排水平面图

一层屋面雨水排水系统图

喷淋系统示意图
