酒楼餐厅电气CAD施工图纸

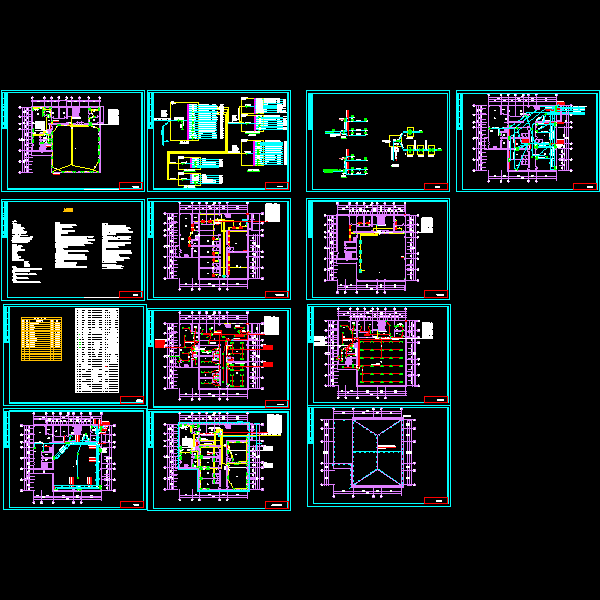

本次供电系统设计，范围包含照明用电及插座用电。系统采用三相五线制和单相三线制。电源由原有低压配电房提供。1.配线：楼内配线主干线采用ZR-YJV-1KV电缆在桥架内或穿金属管敷设，配管直径一般为电缆外径两倍。室内电线:选用ZR-BV-750型国标线，穿金属管敷设。金属桥架或线槽穿越防火分区时应进行防火封堵。2.照明、插座分别由不同支路供电，所有插座回路（机柜及消防插座除外）均设剩余电流断路器保护，漏电保护器动作电流为30mA。安装高度低于2.4米的灯具或金属外壳自带接地端子的均需加穿接地保护线，平面图中不再表示。插座选用安全型，卫生间开关及插座均选用防水型。3.插座回路采用ZR-BV-3×2.5或3x4mm2阻燃铜芯导线穿SC20管保护。4.所有线缆敷设符合<国家电气安装标准>施工,相序要头尾一色,A黄色,B绿色,C红色,N中性线浅蓝色或黑色,PE接地线黄绿双色。某酒楼餐厅电气施工该资料包含配电系统图、首层插座及空调配电布置图、二层空调配电布置图、首层天花照明配电布置图、二层天花照明配电布置图、首层应急照明布置图

动力平面图
