餐厅暖通CAD施工图纸

一、设计范围

对生产用房、办公、会议、多功能厅、标间、教室、门厅、餐厅等设置空调系统。对冷冻机房、锅炉房、汽车库、浴厕、变配电房、水泵房、发电机房、厨房、煤气表房等要求通风的房间设置机械通风系统；对汽车库作机械排风（兼排烟系统）设计；对计算机房、通风机房、UPS机房、总控室等设有气体灭火的房间设置事故后排风系统。对业务处理中心一号楼防烟楼梯间及其合用前室作正压送风系统设计；对不满足自然排烟条件的内走道作机械排烟系统设计；对业务处理中心三号楼及后勤服务中心的中庭作自然排烟系统设计，在屋顶设置电动排烟窗；对业务处理中心一号楼、业务处理中心三号楼及后勤服务中心地下室人防区域作平战结合六级人防工程二等人员掩蔽所通风系统设计。

二、冷热源

采用3台额定产热量为1106kW/台的常压燃气热水锅炉作为空调系统的热源。采用2台名义制冷量为210kW/台（名义制热量为229kW/台）的风冷热泵机组作为空调系统的冷热源。

三、空调系统

（1） 底层大餐厅采用全空气定风量低速风管空调系统，集中回风。采用1台送风量为25800m3/h的定风量空调机组及1台送风量为17200m3/h的定风量空调机组。

（2） 二层大餐厅采用全空气定风量低速风管空调系统，集中回风。采用1台送风量为21600m3/h的定风量空调机组及1台送风量为12000m3/h的定风量空调机组。

（3） 一层休息室、值班室的空调系统采用风机盘管加新风系统。采用1台250m3/h的全热交换器处理新风。

（4） 二层小餐厅的空调系统采用风机盘管加新风系统。采用1台1500m3/h的全热交换器处理新风。

（5） 空调水系统采用机械循环异程式系统，空调机组上设置动态平衡电动调节阀，风机盘管上设置动态平衡电动两通阀。

四、图纸展示

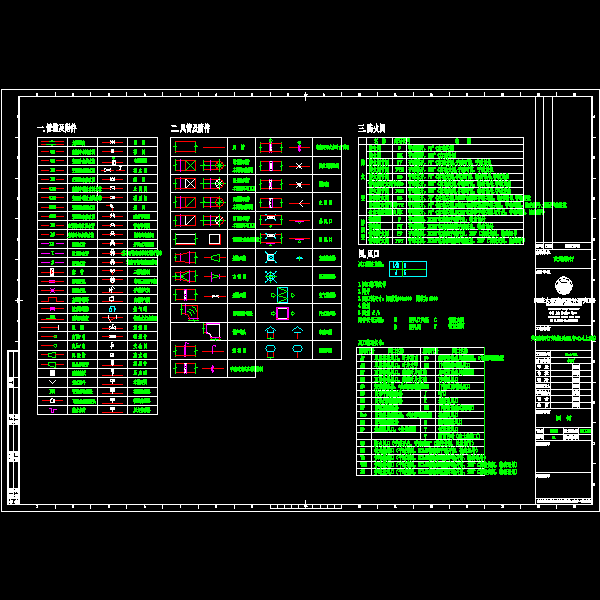

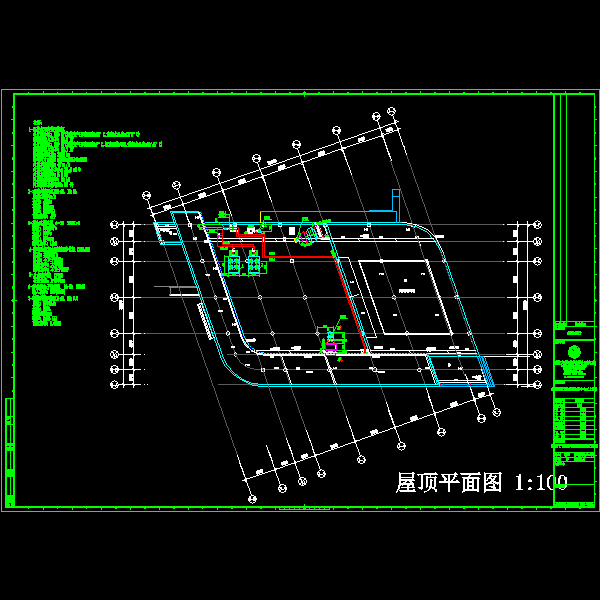

三层平面图

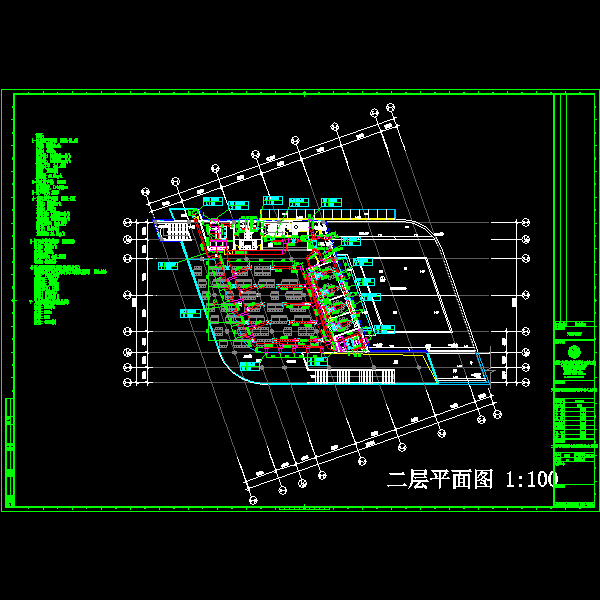

二层平面图

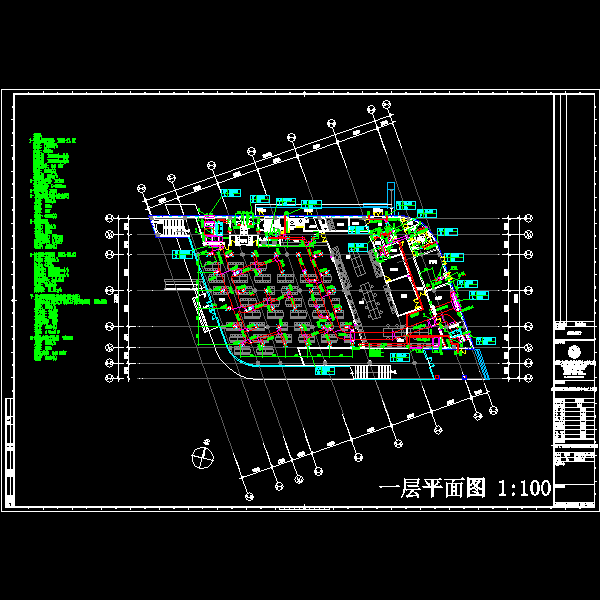

一层平面图
