5层综合楼酒店建筑给排水CAD图纸（茶座餐厅娱乐）
- 附件设计说明：有
- 建筑类别：商业,宾馆,酒店,娱乐,餐饮
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 地下室用途：商业,车库,设备用房,其它
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,水池
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 大样节点：水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
- 热水供应方式：集中热水供应
附件详情
- 资料目录
- 给排水设计总说明
- 负一层给排水平面图
- 泵房大样图
- 给排水平面图
- 阁楼层给排水平面图
- 冷热水系统图
- 消火栓系统图

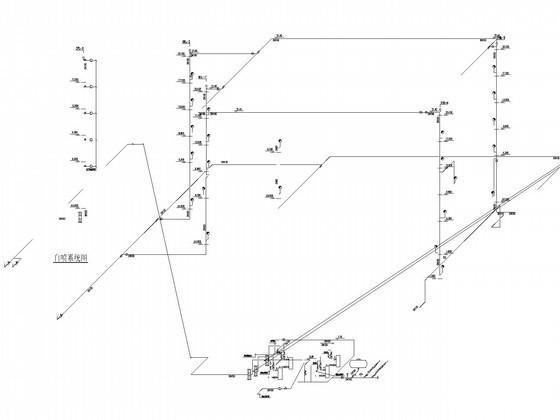

- 自喷系统图
- 排水系统图
- 卫生间大样
附件详情
该项目位于南方，本栋建筑为综合楼，属于二类建筑，共5层，建筑总高度为21.00m.半地下室设置有泵房及娱乐室， 1~2层为茶座、餐厅，娱乐用房等，3～5层为客房。本建筑设有集中空调系统。
，共14张图。

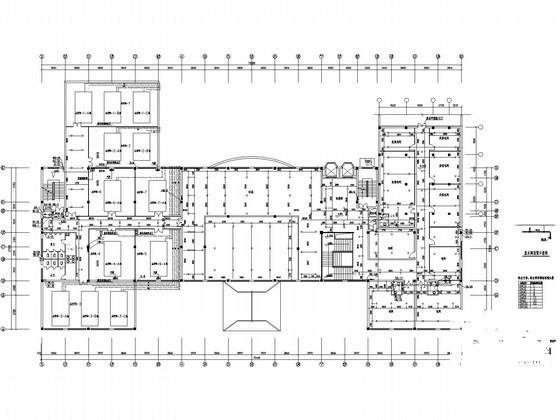

二层给排水平面图

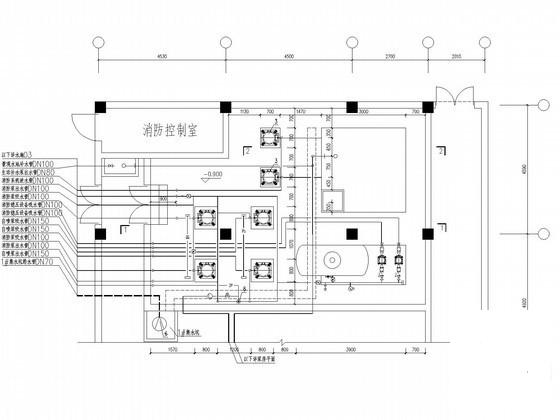

泵房大样图
消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-12
- 评论次数：0
- 浏览次数：0
- 文件大小：1.39 MB
- 收藏次数：0
-
文件名称：
附件-995860597855868567597.rar
