商场给排水设计

一、项目概要

该项目为某七层商场给排水设计。

二、设计说明

本项目的设计范围包括：生活给水系统、生活热水系统、中水系统、生活排水系统。

1、给水水源

该项目给水水源为市政自来水，由一根DN300市政引入管接入生产、生活、消防水池，提供该项目生产、生活、消防水池补水。

生产水池容积为6000m3，消防水池容量为600M3。消防系统设计说明详见 。

2、 生活给水系统

本期工程最高日生活用水量为50.4CMD，最大时生活用水量为3.4CMH。生活变频泵从生活生产水池抽水，加压后供给各用水点。生活变频泵参数:Q=8L/s,H=40m,一用一备。

3、生活排水系统

室内污废分流，室外合流。卫生间、淋浴室的污水经化粪池，厨房污水经隔油池、锅炉房排水井降温池后，排至污水处理站，处理达标至《污水综合排放标准》GB8978-1996三级排放标准后排放到市政污水管网。 生活排水最大日排水量为67.2M3/d。

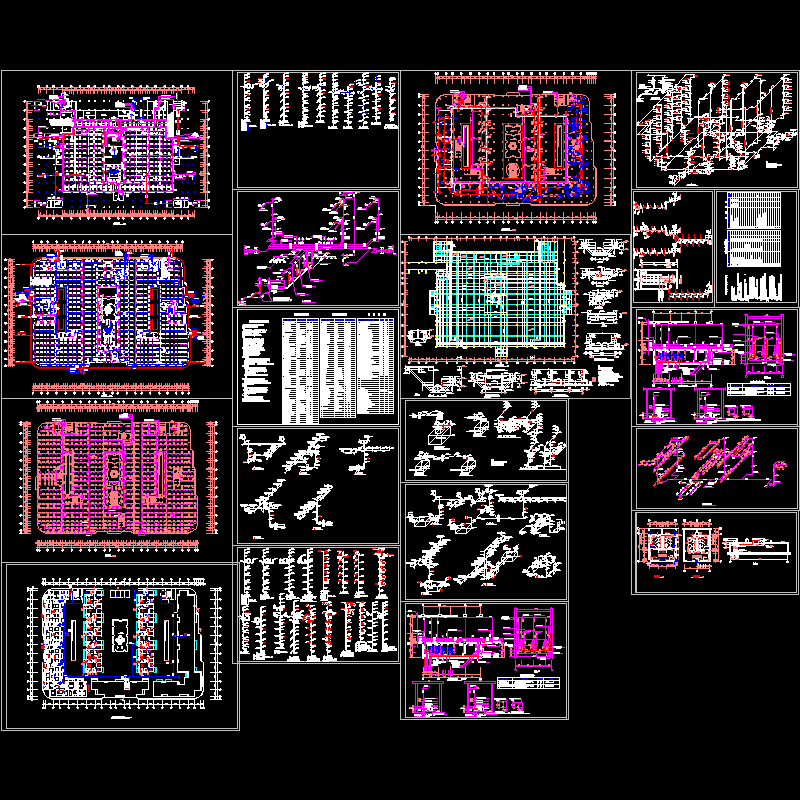

三、图纸展示

排水系统图

地下室平面图

一层平面图

排水系统图

排水系统图

地下室水泵房平面图
