24层住宅楼及其裙房商场给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑地上层数：24层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：43张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：雨水系统,机房排水
消防设计：室内消火栓系统,喷淋系统
供水设备：高位水箱
供水方式：市政供水,变频供水,分区供水
供水分区：三区
排水体制：雨污分流
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：游泳池

附件详情

该图纸为福州市某住宅区1#、2#楼及其裙房商场办公游泳池部分给排水施工图，部分说明：1.水源:从某路市政供水管网引入一根DN200给水管,供生活、消防、绿化用水。2.供水方式:3层及以下采用市政管直接供水(水压0.25MPa),4F-9F(1区变频)；10F-17F(2区变频)；18F-24F(3区变频),均采用水池加变频的下行上给的供水方式。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

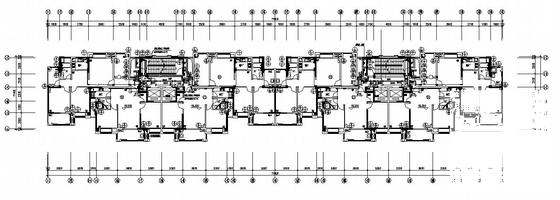

第 1 张图
第 2 张图

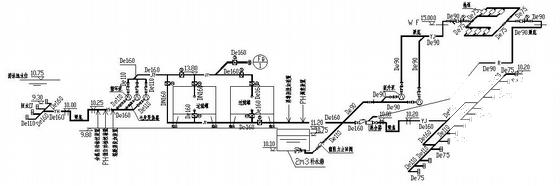

第 3 张图

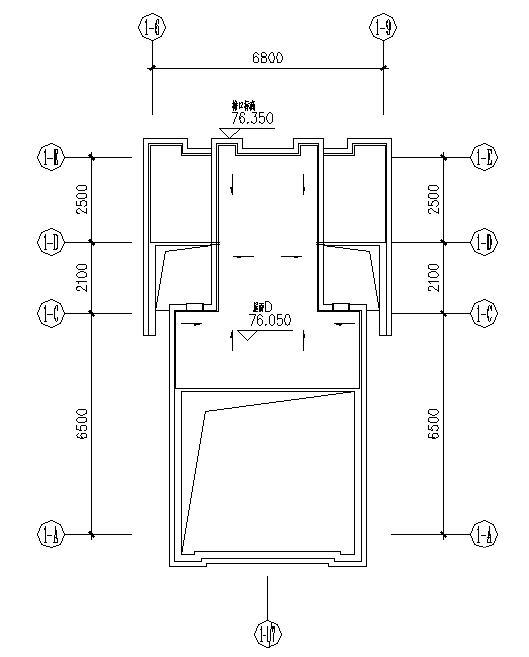

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
