办公楼（17F）商场给排水及消防图纸

附件详情

该工程A区为办公楼及商店综合楼，建筑高度64.2m，地下二层，地上十七层；B区为商场，建筑高度23.45m，地下二层，地上四层。总建筑设计面积：71001平方米，该项目为一类建筑，耐火等级一级。
该项目设有给水系统、污水系统、雨水系统、消火栓给水系统、自动喷水灭火系统。

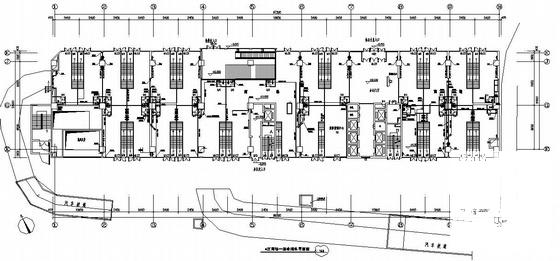

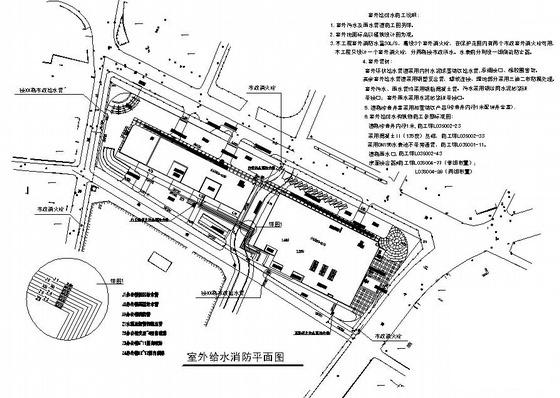

这份参考资料主要包括设计说明、室外给排水消防平面图、地下二层~一层给排水消防自喷淋平面图、B区商场二层~四层给排水消防自喷淋平面图、A区办公楼地下夹层~17层自喷淋平面图、A区办公楼地下夹层~17层给排水平面图、A区办公楼设备层给排水平面图、B区商场一层~四层给排水消防平面图、B区商场设备层给排水消防平面图
、卫生间给排水详图、消防泵房详图及消防水箱剖面图

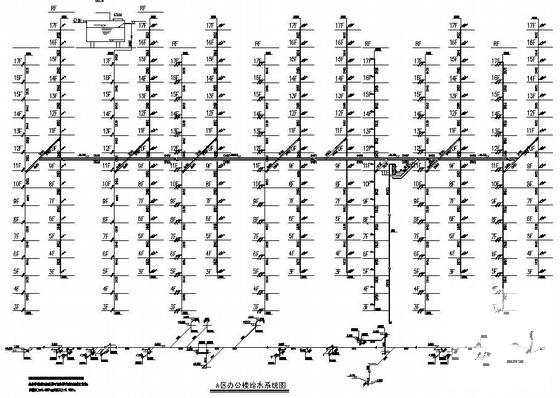

、生活水箱及集水坑剖面图、A区办公楼及B区商场消火栓系统图、自喷淋管道系统原理图、A区办公楼给排水系统图、B区商场给排水雨水系统图等
