4万平米2层防空地下室给排水CAD施工大样图

  • 设计说明:有

附件详情

  • 封面 资料目录
  • 设计总说明 材料表 图例
  • 防火分区示意图 喷淋系统原理图 消火栓给水系统轴测图
  • 灭火器配置、消火栓、喷淋干管给水平面图
  • 喷淋平面图
  • 变配电室、发电机房气溶胶气体灭火平面图 地下室集水坑排水原理图
  • 消防水池、泵房给排水平面放大图 剖面图
  • 人防地下室战时给排水平面图
  • 防空地下室给排水设计施工说明
  • 地下室战时给水系统图
  • 地下一、二层人防分区示意图
  • 防护密闭大样图 防爆地漏、防护密闭套管安装图
  • 战时地下一、二层口部、移动电站排水系统图

附件详情

项目概况:该项目位于云南,是地下室人防工程。该人防工程平时用途为地下汽车停车库、及部分地下复式汽车停车库,战时功能为二等人员掩蔽所。本人防工程的防护等级为乙类常6级。本人防工程位于地下一、二层。人防工程战时共划分为十一个防护单元。地下一层划分为十个防护单元,掩蔽人数11690人,设置一个移动电站,位于防护单元三内。地下二层划分为一个防护单元,掩蔽人数11650人。设置二个移动电站,均位于防护单元十一内。
设计范围:该资料范围为地下室区域内给水排水管道系统(含战时人防给排水系统)。防空地下室战时给排水设计,生活给水二次加压设施(生活水池、泵房)由自来水公司进行专项设计,不在该资料范围。
编制于2010年,共17张。

消防泵房、水池给排水平面放大图

地下一层人防地下室战时给排水平面图

平时给排水设计平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

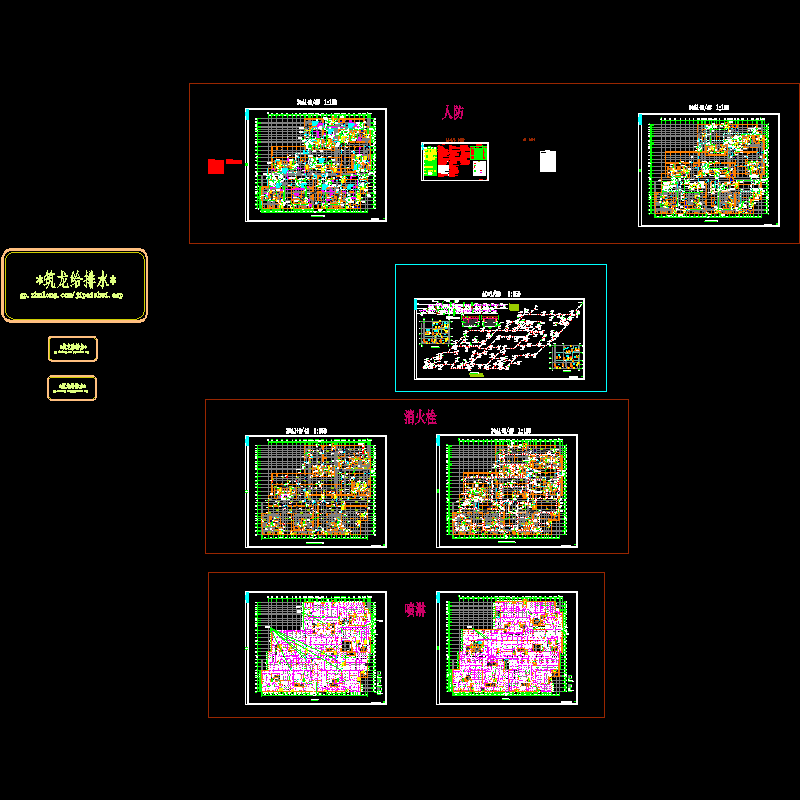

  • 00s-3#地下室10.16-ok_t3.dwg
    00s-3#地下室10.16-ok_t3.dwg

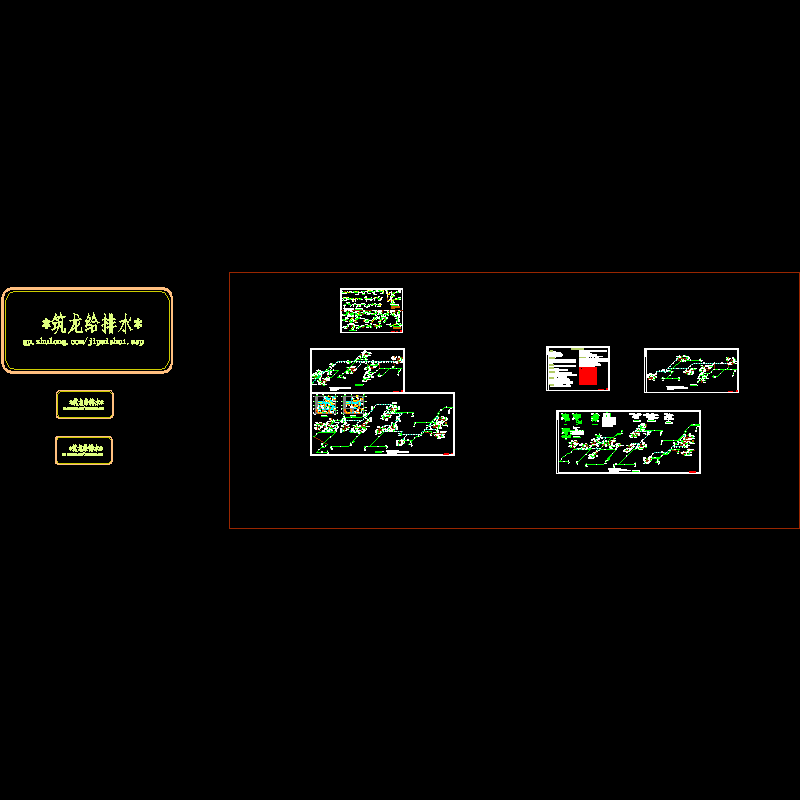

  • 00s-3#地下室人防sg-xtt-10.16-ok_t3.dwg
    00s-3#地下室人防sg-xtt-10.16-ok_t3.dwg

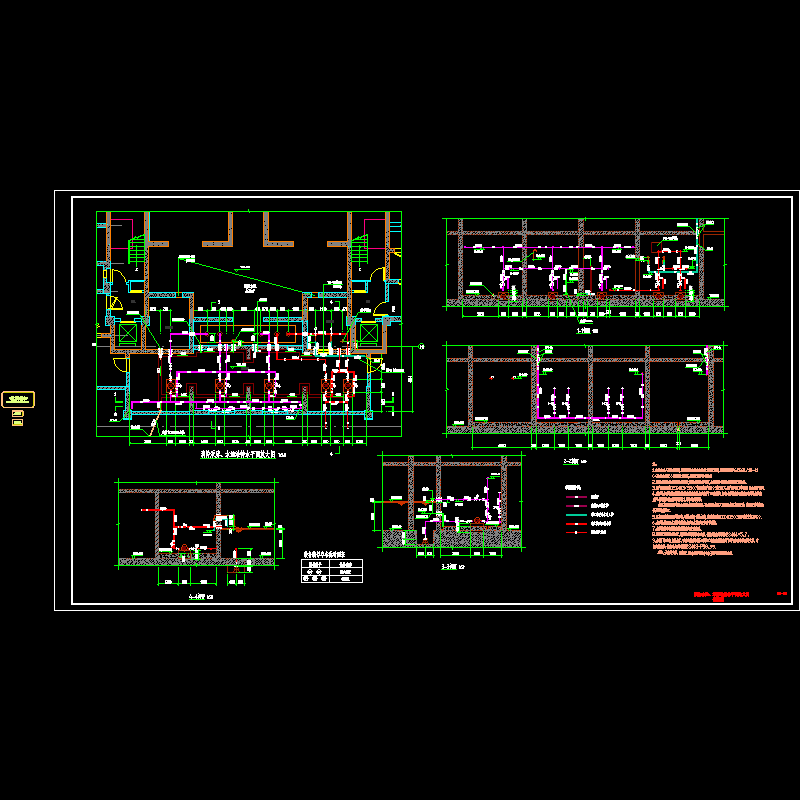

  • 00s水泵房10.16-ok_t3.dwg
    00s水泵房10.16-ok_t3.dwg

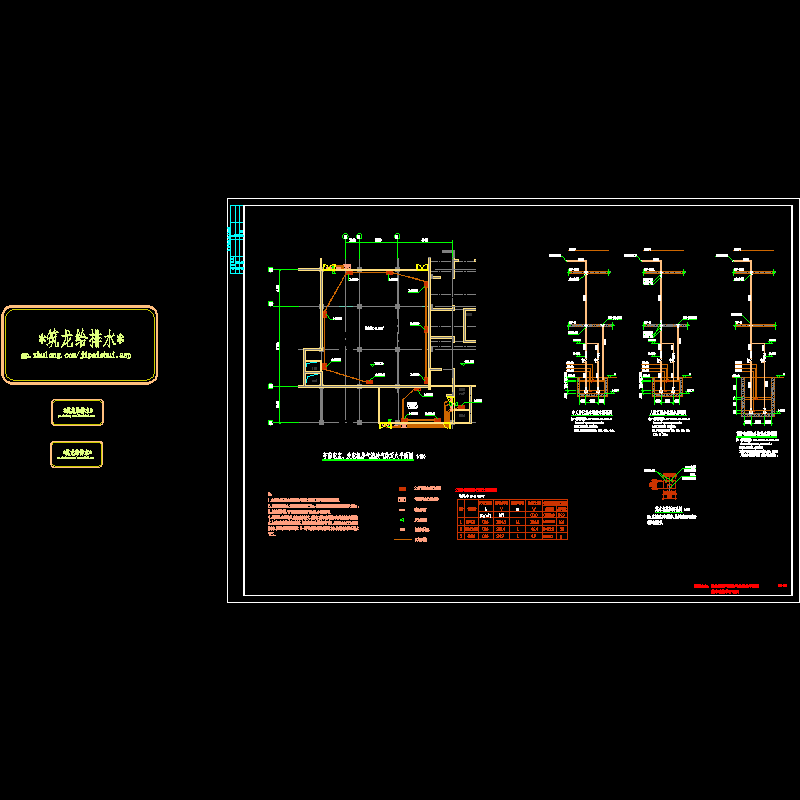

  • 0配电室消防、集水坑10.16_t3.dwg
    0配电室消防、集水坑10.16_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
