防空地下室设计荷载与结构构造图纸集cad

附件详情

某防空地下室设计荷载与结构构造图集 该资料包含: 编制说明、乙类防空地下室主体结构等效静荷载示意图、乙类防空地下室临空墙、门框墙等效静荷载标准值、乙类防空地下室相邻防护单元间隔、门框墙的墙厚要求、乙类防空地下室室外出入口通道等效静荷载标准值、乙类防空地下室楼梯等效静荷载标准值、乙类防空地下室通风采光窗井等效静荷载标准值示意图、甲类防空地下室开敞式防倒塌棚架等效静荷载标准值、甲类防空地下室防倒塌挑檐及土中竖井结构等效静荷载标准值、甲类防空地下室通风采光窗井等效静荷载标准值示意图、甲类防空地下室封堵构件等效静荷载标准值示意图、防倒塌挑檐配筋图、垂直运输口配筋图、外附壁式电缆井配筋图、内附壁式电缆井配筋图、内附壁式电缆井配筋图、顶部式电缆井配筋图共81张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

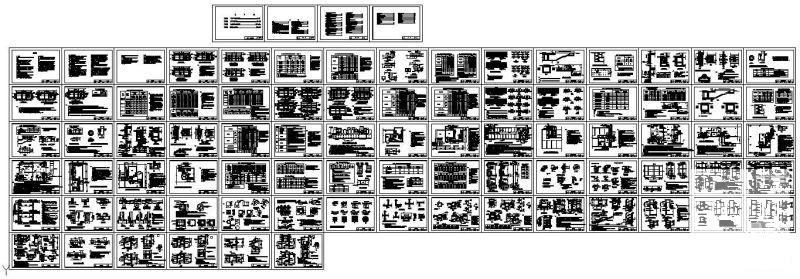

  • 防空地下室设计荷载与结构构造图纸集cad - 1
    第 1 张图

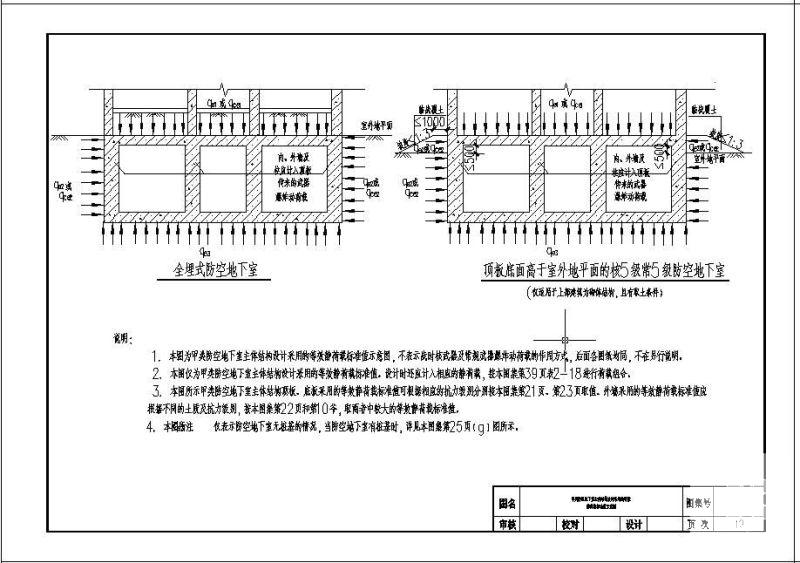

  • 防空地下室设计荷载与结构构造图纸集cad - 2
    第 2 张图

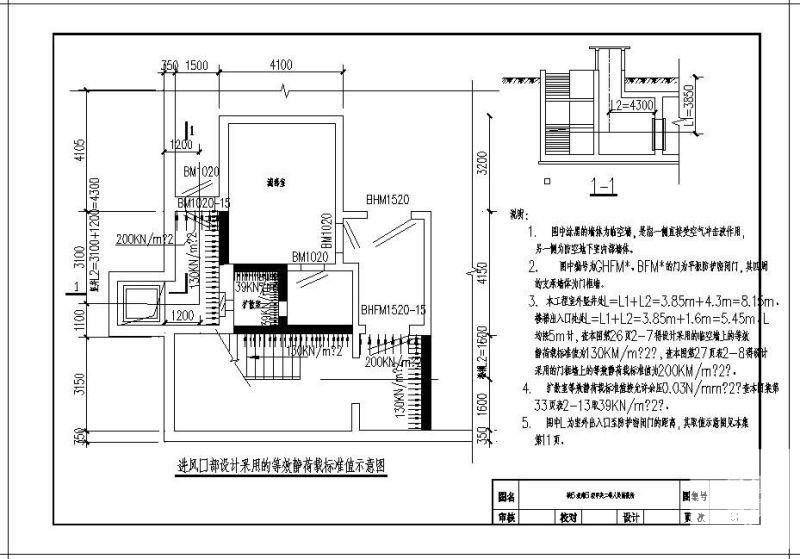

  • 防空地下室设计荷载与结构构造图纸集cad - 3
    第 3 张图

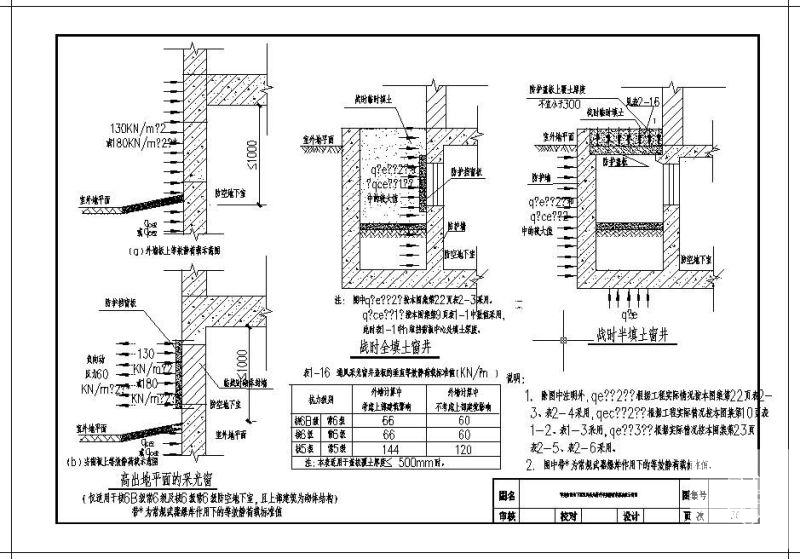

  • 防空地下室设计荷载与结构构造图纸集cad - 4
