中学扩建项目钢结构全套CAD图纸

附件详情

某中学扩建项目钢结构全套图纸
该资料为：某中学扩建项目钢结构全套图纸
该项目建筑高度为18.9m，结构体系为钢框架结构体系；总建筑面积约260平方米。
基本风压值：0.3KN/平方米
基本雪压：0.1KN/平方米
抗震设防烈度：7度

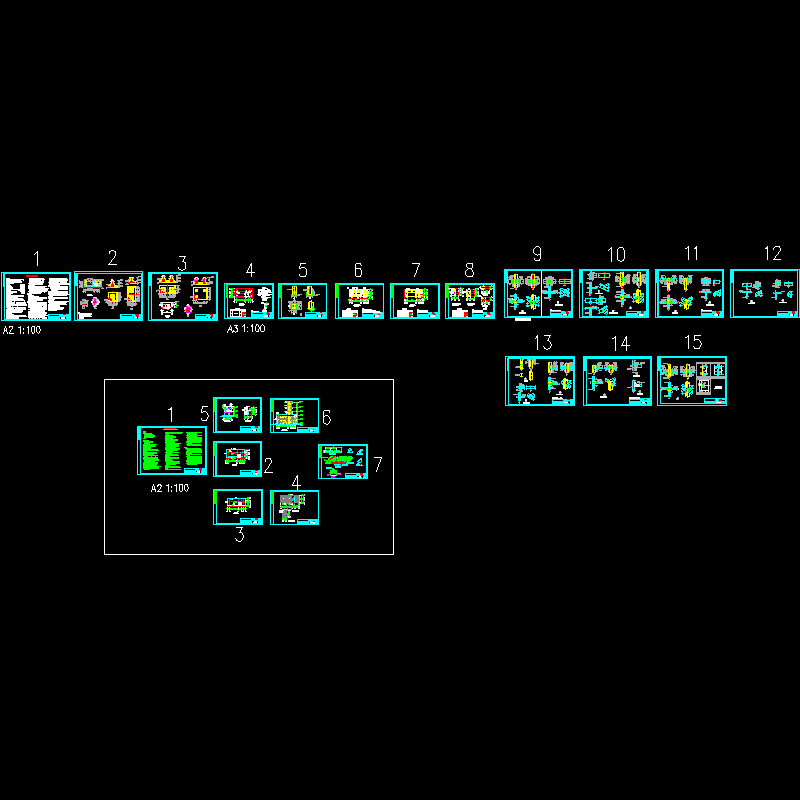

该资料包含：
1、建筑图：
建筑设计说明、各层平面图、剖面图、立面图、节点图共7张图纸；
2、结构图：
结构设计总说明、基础平面布置图、基础详图、柱脚平面布置图、柱脚节点图、首层结构平面布置图、二层结构平面布置图、三~五层结构 平面布置图 、节点详图共15张图纸。
