27层剪力墙结构商住楼结构施工大样图

  • 建筑类别:住宅, 商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.80kN/平方米
  • 地下室功能:人防, 车库, 设备用房
  • 参考图纸:44张
  • 设计年代:近代

附件详情

该项目是湛江某商住楼项目,地上27层,剪力墙结构,总高度为91.200米,标准层层高为3.100米。设置三层地下室将地上各栋连为一体,主要结构跨度为7.6、8.1米;其功能为管理用房、地下车库;其中地下三层为六级人防地下室。桩基础,基础设计等级为乙级。
该资料包含:结构设计总说明,人防地下室结构设计总说明,基础图,承台图,地下部分梁板图,墙柱图,地上部分梁配筋图,墙柱图,结构布置图,节点大样图,楼梯图等共计44张图。
分享投稿时间:近几年6月。

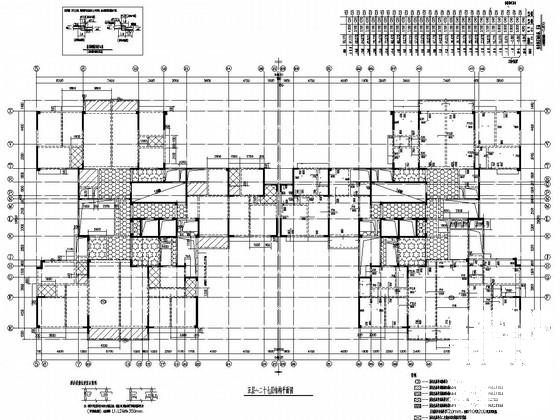

五层~二十七层结构平面图

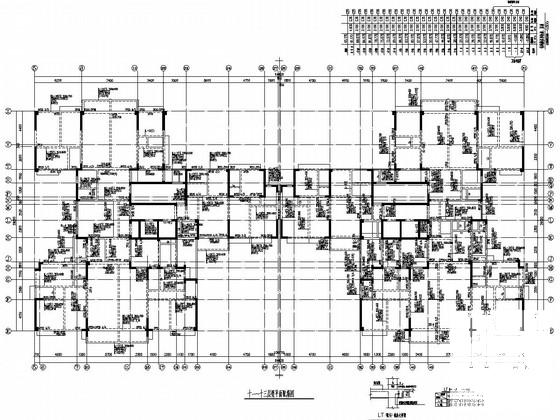

十一~十三层梁平面配筋图

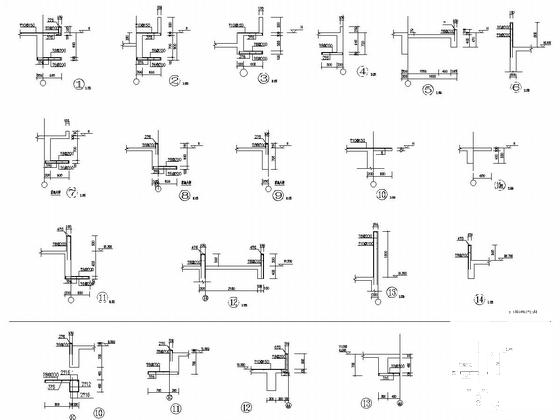

节点大样配筋图

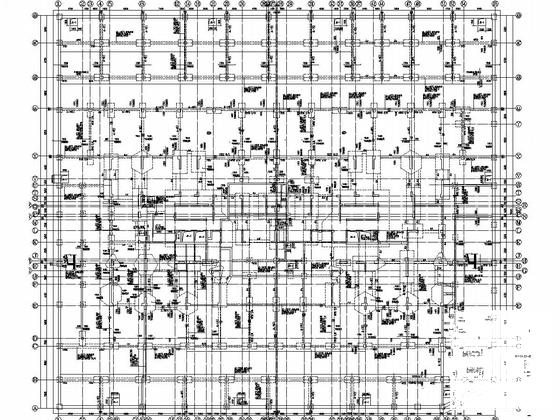

地下室底板结构图

外墙和临空墙及隔墙大样图

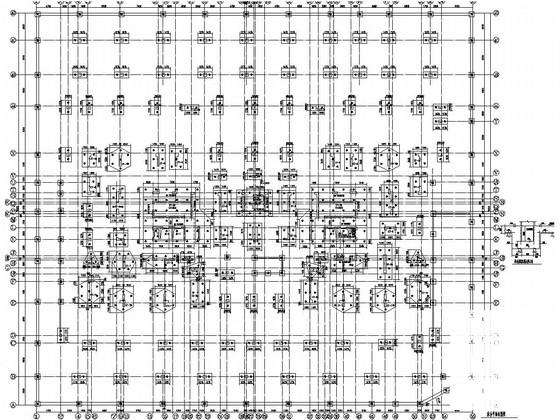

承台大样及配筋表

五~屋面层墙柱布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构商住楼 - 1
    剪力墙结构商住楼 - 1
  • 剪力墙结构商住楼 - 2
    剪力墙结构商住楼 - 2
  • 剪力墙结构商住楼 - 3
    剪力墙结构商住楼 - 3
  • 剪力墙结构商住楼 - 4
    剪力墙结构商住楼 - 4
  • 剪力墙结构商住楼 - 5
    剪力墙结构商住楼 - 5
  • 剪力墙结构商住楼 - 6
    剪力墙结构商住楼 - 6
  • 剪力墙结构商住楼 - 7
    剪力墙结构商住楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
