11层框架剪力墙结构商住楼结构施工大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:35张
  • 设计年代:近代

附件详情

该项目是商住楼项目,地上11层,地下1层,该项目建筑总高度(室外地面至屋面檐口)为33.30m。建筑设计结构形式为框架-剪力墙结构,基础形式为平筏板基础+柱下独立基础;基础设计等级为甲级,抗震设防烈度为6度。
该资料包含: 结构设计说明 ,基础图,各层柱 平面布置图 ,梁平法施工图,顶板平面图,剪力墙暗柱表,结构大样图,楼梯图等共计35张图。
分享投稿时间:近几年3月。

三~五层顶梁平法施工图

二层顶板平面图

结构大样图

剪力墙暗柱表

四~ 十一层墙柱平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

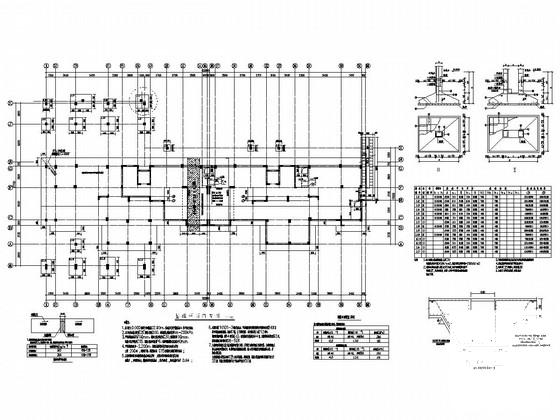

  • 框架剪力墙图 - 1
    框架剪力墙图 - 1
  • 框架剪力墙图 - 2
    框架剪力墙图 - 2
  • 框架剪力墙图 - 3
    框架剪力墙图 - 3
  • 框架剪力墙图 - 4
    框架剪力墙图 - 4
  • 框架剪力墙图 - 5
    框架剪力墙图 - 5
  • 框架剪力墙图 - 6
    框架剪力墙图 - 6
以上是部分截图,请下载附件后查看完整高清内容
