地上6层异形柱框架结构商住楼结构施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该附件为吉林某小区的商住楼,地上六层,主体总高度为21.07米,一层、二层为商业网点,三~六层为住宅,结构类型为异形柱框架结构,基础为独立基础,6度设防。
该资料包含: 结构设计说明 、基础平面布置图、异形柱表、柱平法施工图、地沟 平面布置图 、地梁平法施工图、梁平法施工图、板结构平面图、楼梯结构图等共20张图纸。

一层~顶层柱平法施工图

地沟平面布置图

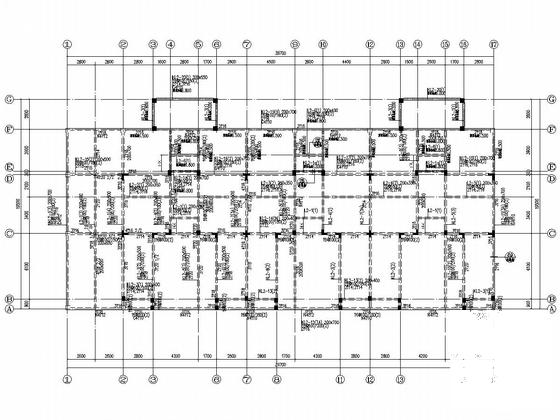

二层顶梁平法施工图

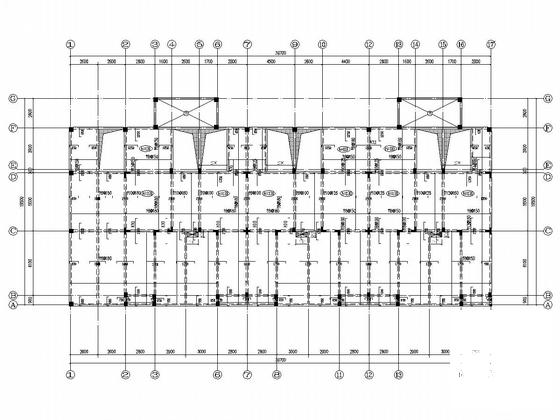

一层顶板结构平面图

地梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 异形柱框架结构 - 1
    异形柱框架结构 - 1
  • 异形柱框架结构 - 2
    异形柱框架结构 - 2
  • 异形柱框架结构 - 3
    异形柱框架结构 - 3
  • 异形柱框架结构 - 4
    异形柱框架结构 - 4
  • 异形柱框架结构 - 5
    异形柱框架结构 - 5
  • 异形柱框架结构 - 6
    异形柱框架结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
