6层异形柱框架结构花园洋房结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:车库
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目是南通花园洋房项目,采用全现浇钢筋混凝土异形柱框架结构,地下2层,地上 6层,建筑总高度 20.40米。抗震设防烈度:6度,该项目基础采用筏板基础,地基基础设计等级为乙级。

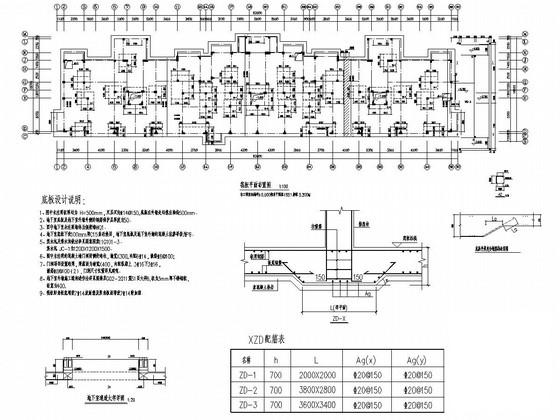

该资料包含:结构设计总说明,筏板 平面布置图 ,墙、柱定位图,各层板平面配筋图,梁配筋图,楼梯图等共计14张图。
分享投稿时间:近几年12月。

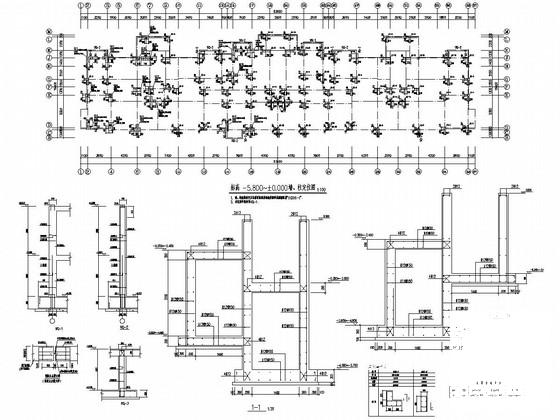

标高-5.800~±0.000墙、柱定位图

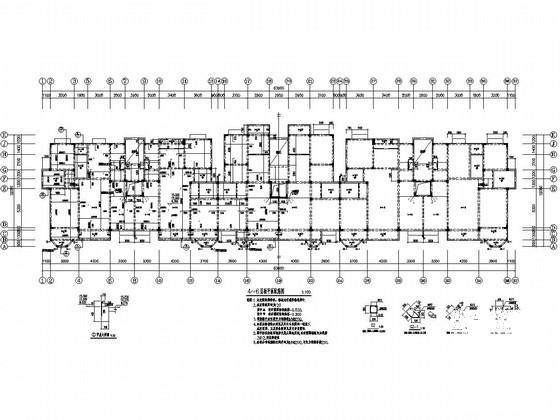

4~6层板平面配筋图

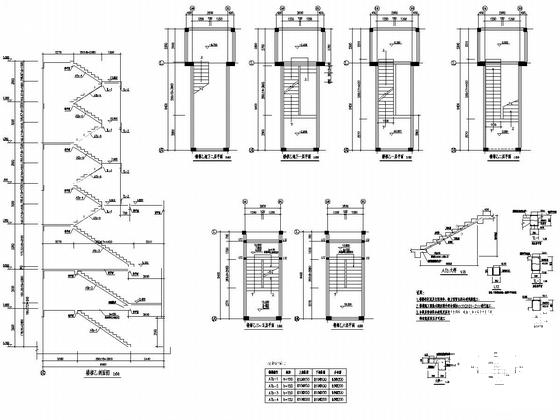

楼梯图

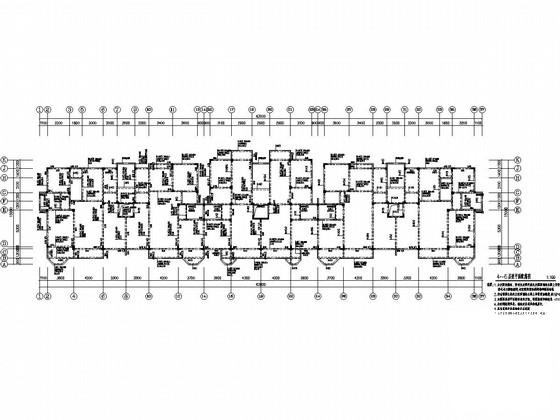

4~6层梁平面配筋图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 异形柱框架结构设计 - 1
    异形柱框架结构设计 - 1
  • 异形柱框架结构设计 - 2
    异形柱框架结构设计 - 2
  • 异形柱框架结构设计 - 3
    异形柱框架结构设计 - 3
  • 异形柱框架结构设计 - 4
    异形柱框架结构设计 - 4
  • 异形柱框架结构设计 - 5
    异形柱框架结构设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
