9600平18层剪力墙结构高层住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库
  • 参考图纸:48张
  • 设计年代:近代

附件详情

该项目是高层住宅项目,地上18层,剪力墙结构,总建筑面积9612平方米,地下2层,建筑高度:53.36m,基础采用桩筏基础,地基基础设计等级为乙级。
结构专业该资料包含: 结构设计说明 ,桩定位图,桩基础平板式筏形承台 平面布置图 ,墙柱布置图,墙柱大样,各层梁板配筋图,节点详图,楼梯图等共计27张图。

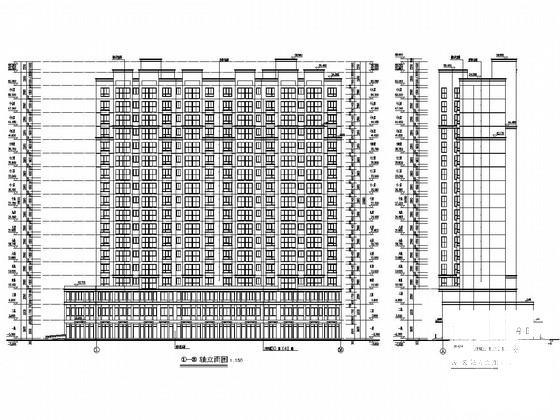

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,单元放大平面图,墙详图,楼梯图等共计21张图。
总计48张图。分享投稿时间:近几年3月。

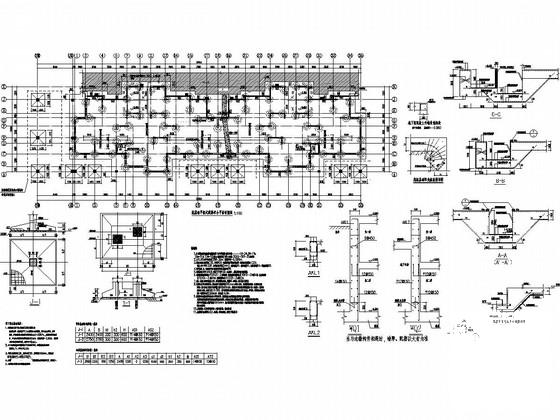

桩基础平板式筏形承台平面布置图

10.100~53.060标高墙柱平面图

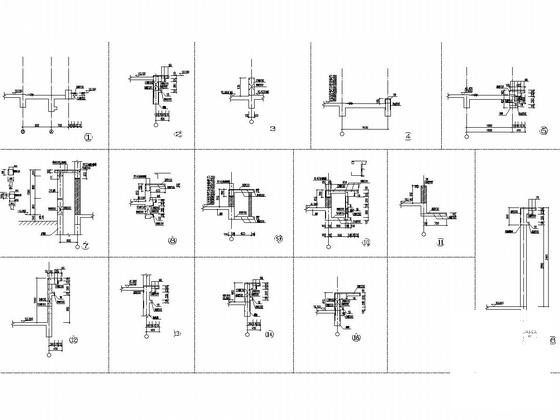

节点详图

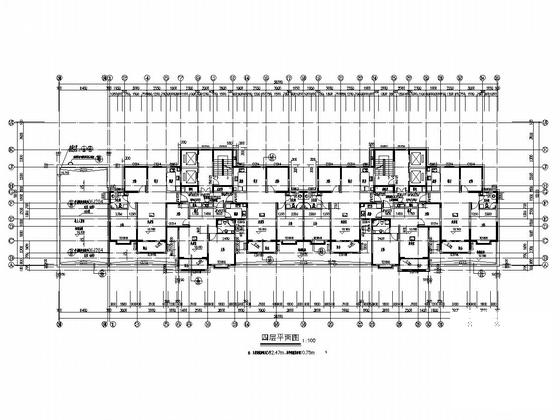

四层平面图

外墙详图

墙柱大样

十~十四层梁、板配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层住宅结构图纸 - 1
    高层住宅结构图纸 - 1
  • 高层住宅结构图纸 - 2
    高层住宅结构图纸 - 2
  • 高层住宅结构图纸 - 3
    高层住宅结构图纸 - 3
  • 高层住宅结构图纸 - 4
    高层住宅结构图纸 - 4
  • 高层住宅结构图纸 - 5
    高层住宅结构图纸 - 5
  • 高层住宅结构图纸 - 6
    高层住宅结构图纸 - 6
  • 高层住宅结构图纸 - 7
    高层住宅结构图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
