30层剪力墙结构高层住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:40张
  • 设计年代:近代

附件详情

该项目为30层剪力墙结构高层结构施工图,附带结构模型和建筑方案可供参考。该项目采用800钻孔灌注桩基础,基础设计等级为丙级,抗震设防烈度为6度。
该资料包含:结构设计总说明,基础图,桩位图,地下室底板、顶板梁板配筋图,地上墙柱布置图,板结构平面图,梁平法施工图,坡道图,楼梯图等共计32张图,含结构模型。
分享投稿时间:近几年3月。

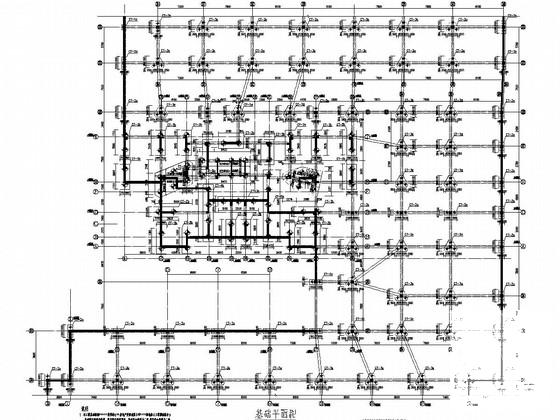

基础平面图

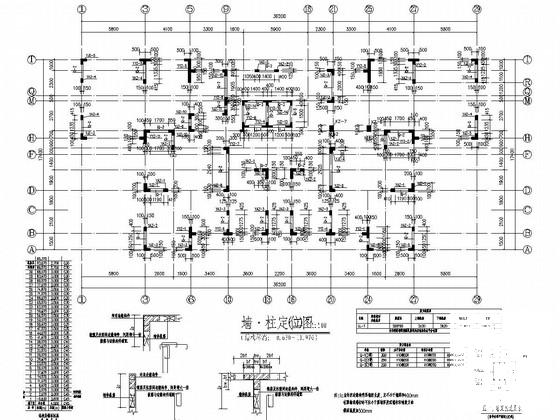

墙·柱定位图

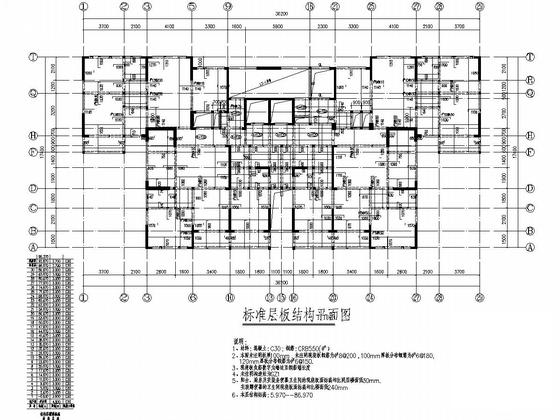

标准层板结构平面图

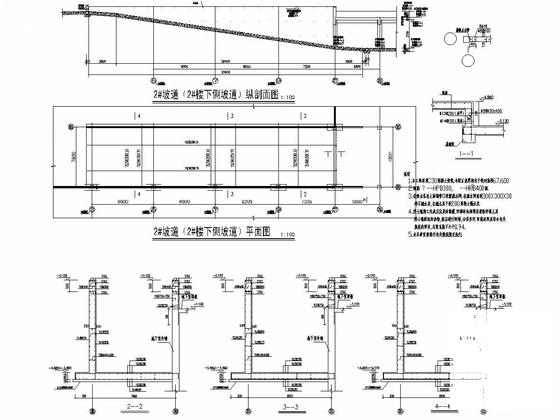

坡道图

承台详图

地下室顶板配筋平面图

二十一至二十五层梁平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 高层住宅结构图纸 - 1
    高层住宅结构图纸 - 1
  • 高层住宅结构图纸 - 2
    高层住宅结构图纸 - 2
  • 高层住宅结构图纸 - 3
    高层住宅结构图纸 - 3
  • 高层住宅结构图纸 - 4
    高层住宅结构图纸 - 4
  • 高层住宅结构图纸 - 5
    高层住宅结构图纸 - 5
  • 高层住宅结构图纸 - 6
    高层住宅结构图纸 - 6
  • 高层住宅结构图纸 - 7
    高层住宅结构图纸 - 7
  • 高层住宅结构图纸 - 8
    高层住宅结构图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
