27层剪力墙结构高层住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:38张
  • 设计年代:近代

附件详情

该项目是合肥高层住宅楼项目,地上27层,剪力墙结构,地下1层,建筑设计面积:10200平方米,采用钻孔灌注桩基础,基础设计等级为甲级,抗震设防烈度为7度。
该资料包含:结构设计总说明,桩基说明,桩基平面布置图,桩基承台布置图,剪力墙 平面布置图 ,边缘构件详图,梁配筋图,结构平面图,节点详图,楼梯图等共计38张图。
分享投稿时间:近几年6月。

桩基说明

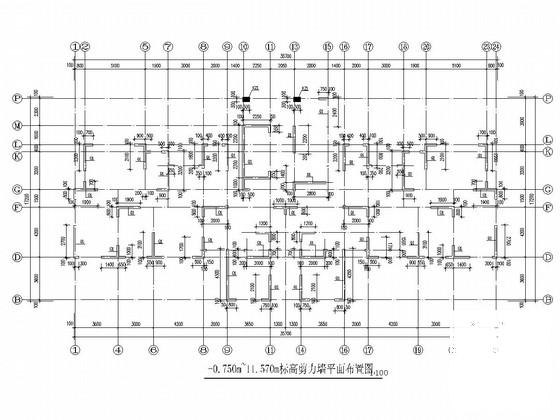

-0.750m~11.570m标高剪力墙平面布置图

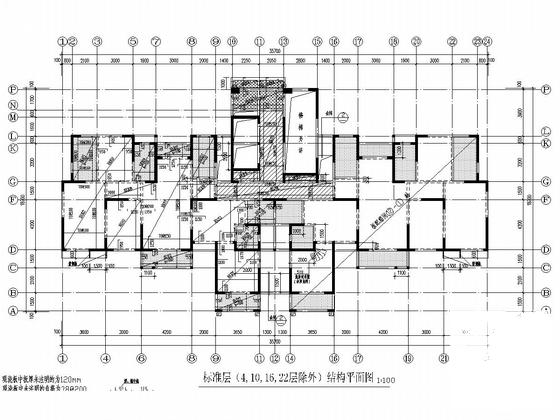

标准层(4,10,16,22层除外)结构平面图

节点详图

11.570m~17.370m边缘构件详图

楼梯详图

标准层(4,10,16,22层除外)梁配筋平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 高层住宅结构图纸 - 1
    高层住宅结构图纸 - 1
  • 高层住宅结构图纸 - 2
    高层住宅结构图纸 - 2
  • 高层住宅结构图纸 - 3
    高层住宅结构图纸 - 3
  • 高层住宅结构图纸 - 4
    高层住宅结构图纸 - 4
  • 高层住宅结构图纸 - 5
    高层住宅结构图纸 - 5
  • 高层住宅结构图纸 - 6
    高层住宅结构图纸 - 6
  • 高层住宅结构图纸 - 7
    高层住宅结构图纸 - 7
  • 高层住宅结构图纸 - 8
    高层住宅结构图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
