17000平24层高层住宅楼结构施工大样图

附件详情

该项目总建筑设计面积：17155.31平方米，底层架空，地上24层，地下1层，剪力墙结构，基础形式为筏型基础，基础埋深4.7m,采用CFG桩复合地基，基础设计等级为乙级，抗震设防烈度为6度。

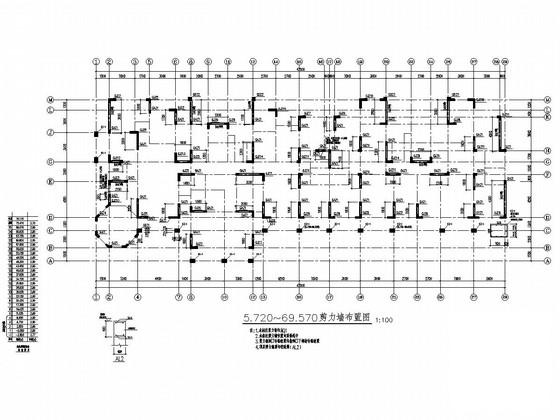

结构专业该资料包含：结构设计总说明，CFG桩桩位图，基础平面布置图，基础剖面详图，剪力墙布置图，梁平法图，现浇板平面布置图，顶层及冲层 平面布置图 ，楼梯图等共计23张图。

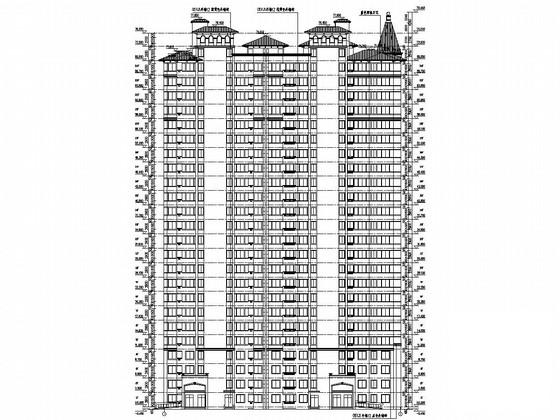

建筑专业该资料包含：建筑设计说明，门窗表，平面图，立面图，剖面图，楼梯间剖面图，电梯间剖面图，阳台、入口立面大样，节点详图等共计22张图。
分享投稿时间：近几年10月。
