18层框架剪力墙结构住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该项目是住宅楼项目,地上18层,框剪结构,局部商业网点为框架结构,建筑总高度:57.68m,采用机械钻孔灌注桩基础,基础设计等级为乙级,抗震设防烈度为6度。

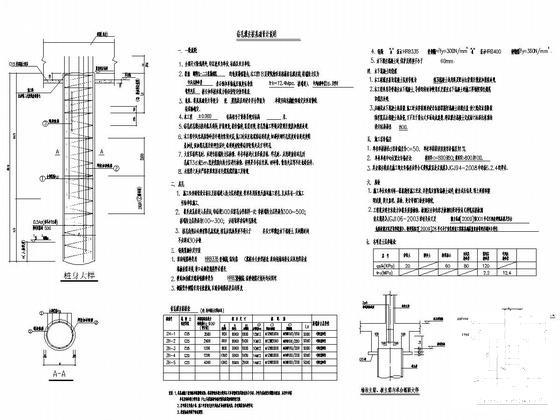

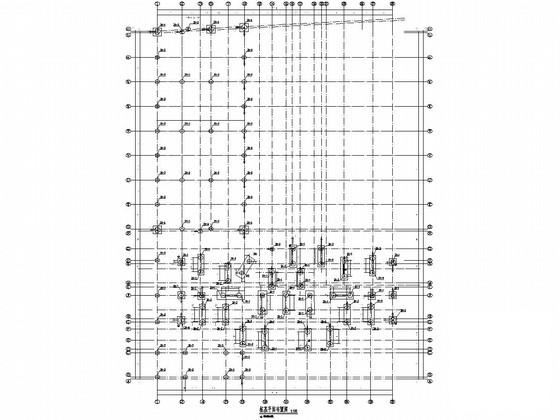

该资料包含:结设计总说明,钻孔灌注桩基础设计说明,桩基平面布置图,桩承台布置图,桩承台大样图,基础连系梁布置图,剪力墙 平面布置图 ,梁、板配筋图,楼梯施工图,墙身详图,详图大样等共计23张图。
分享投稿时间:近几年

基础顶~2.160剪力墙平面布置图

17.160~53.160梁、板配筋图

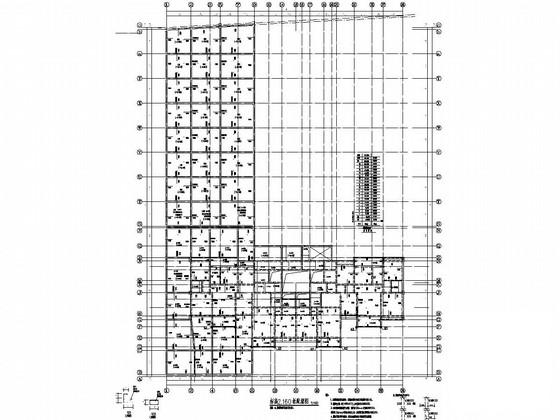

2.160板配筋图

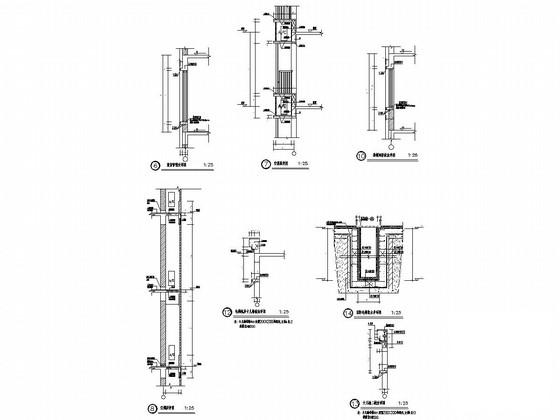

墙身详图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙住宅楼 - 1
    框架剪力墙住宅楼 - 1
  • 框架剪力墙住宅楼 - 2
    框架剪力墙住宅楼 - 2
  • 框架剪力墙住宅楼 - 3
    框架剪力墙住宅楼 - 3
  • 框架剪力墙住宅楼 - 4
    框架剪力墙住宅楼 - 4
  • 框架剪力墙住宅楼 - 5
    框架剪力墙住宅楼 - 5
以上是部分截图,请下载附件后查看完整高清内容
