地上15层异形柱框架剪力墙结构住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目为陕西某住宅楼,地上15层,建筑物室外地面以上高度为32.2米,采用现浇钢筋混凝土异形柱框架剪力墙结构,基础采用平板式筏型基础,7度设防。

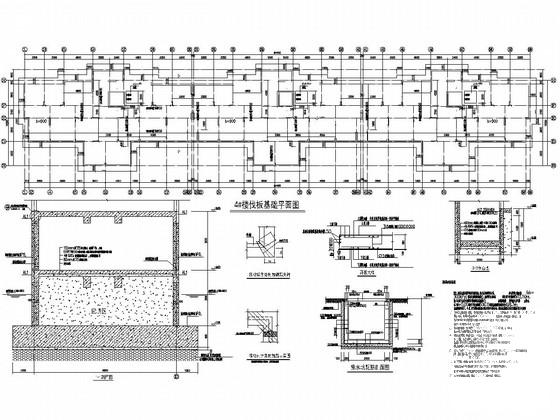

该资料包含: 结构设计说明 、筏板基础 平面布置图 、剪力墙柱施工图、墙柱施工图、剪力墙身表、剪力墙暗柱配筋详图、板施工图,梁施工图、大样图等共17张图纸。

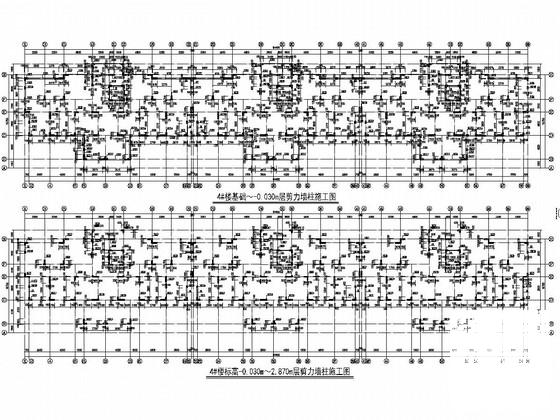

剪力墙柱施工图

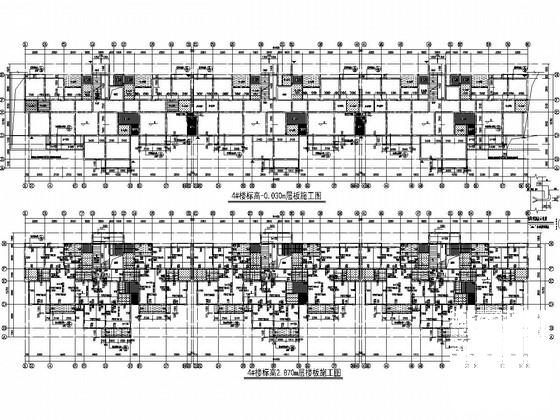

板施工图

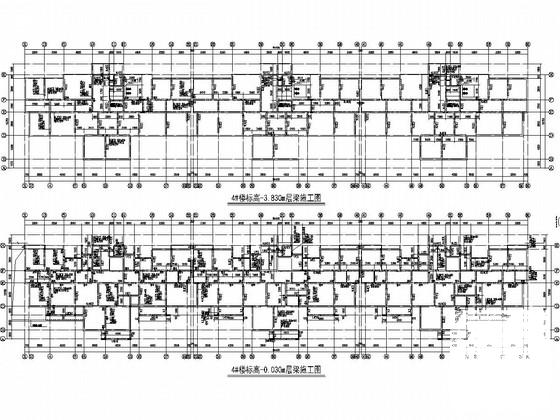

梁施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 异形柱剪力墙结构 - 1
    异形柱剪力墙结构 - 1
  • 异形柱剪力墙结构 - 2
    异形柱剪力墙结构 - 2
  • 异形柱剪力墙结构 - 3
    异形柱剪力墙结构 - 3
  • 异形柱剪力墙结构 - 4
    异形柱剪力墙结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
