10KV农村电网配网改造工程全套竣工图纸
附件详情
- 1.电杆组装图：低压绝缘子组装图、耐张绝缘子串组装图、导线架线表、直线杆型ZD1组装图、DSI型终端杆组装图、NCI-2型转角杆组装图、低压架空线路沿墙辐射安装图、DZI-1低压两线直线杆组装图、DNI低压两线耐张杆组装图、DDI低压两线终端杆组装图、DZF1低压两线直线分支杆组装图、DNFI低压两线耐张分支杆组装图、低压四线直线分支杆组装图、低压四线耐张杆组装图等。
- 2.路径改造线路路径示意图
- 3.变压器台架装置图（直线架空出线）
- 4.竣工图
附件详情
该项目为某10KV农村电网配网改造工程，设计范围包括：电杆部件组装、台架安装、工程改造路径布置、整体竣工布置等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

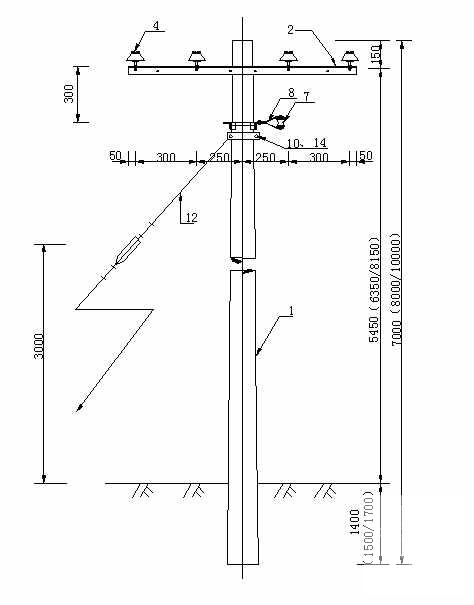

工程全套图纸 - 1 -

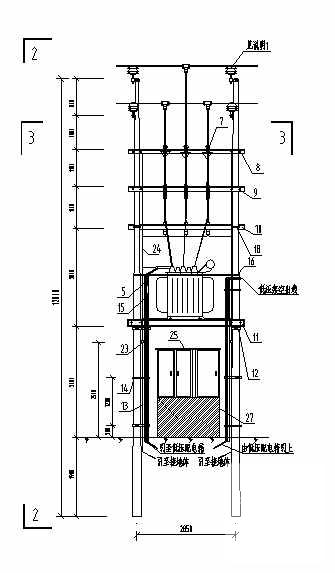

工程全套图纸 - 2 -

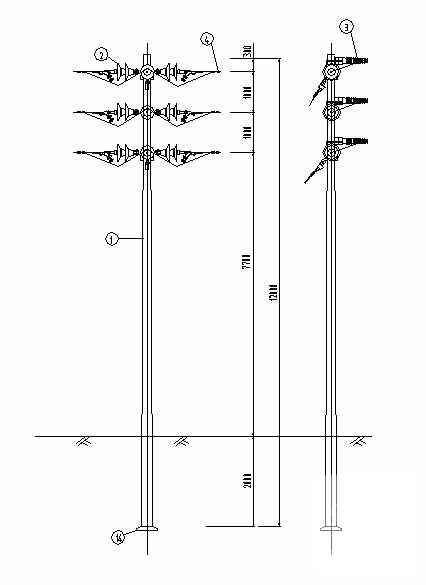

工程全套图纸 - 3 -

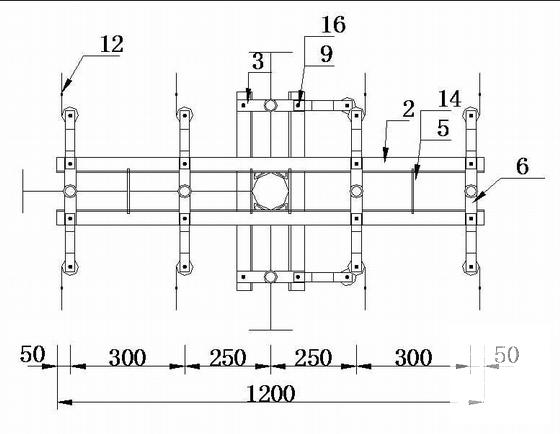

工程全套图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
