农村自建4层住宅楼建筑结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:混合结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 抗震设防烈度:抗震不设防
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:20张

附件详情

建筑设计结构形式:混合结构;基础形式:独立基础,条形基础,地基基础的承载力特征值暂定为250kpa。
建筑图:
工程做法表、建筑设计说明、平面图、立面图、楼梯平面图、剖面图、 楼梯详图 共9张图纸;
结构图:
结构设计说明 、基础平面图、柱定位图、基础详图、基础~屋顶柱配筋图、梁板配筋图、屋顶梁板配筋图、楼梯配筋图共11张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

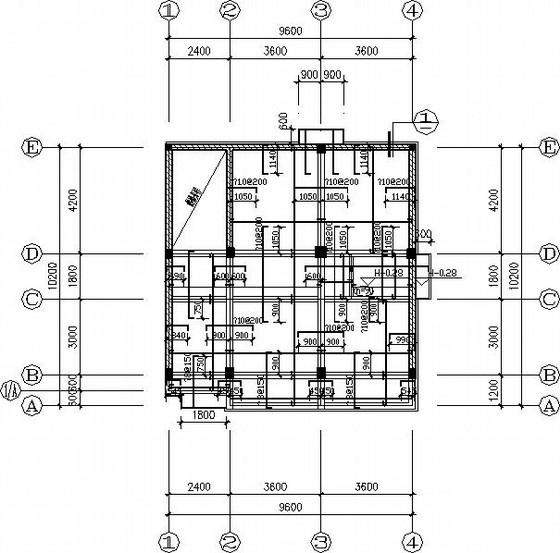

  • 住宅建筑结构图纸 - 1
    住宅建筑结构图纸 - 1

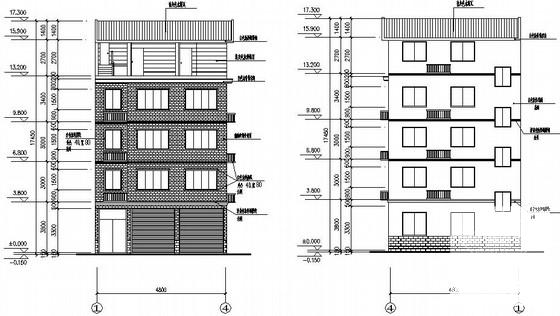

  • 住宅建筑结构图纸 - 2
    住宅建筑结构图纸 - 2

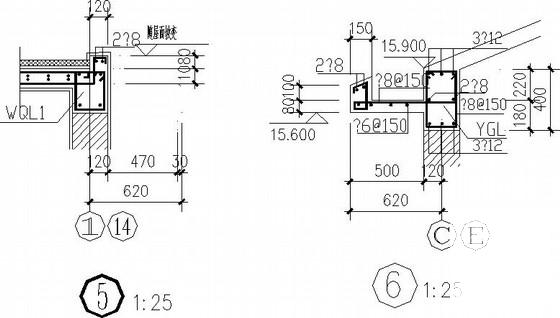

  • 住宅建筑结构图纸 - 3
    住宅建筑结构图纸 - 3
  • 住宅建筑结构图纸 - 4
    住宅建筑结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
