两层砖混结构农村自建房结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目是江苏某农村自建房项目,地上2层,砖混结构,基础采用钢筋混凝土条形基础,基础设计等级为丙级,建筑设计面积:257平方米,院内配房29平方米。
该资料包含: 结构设计说明 ,基础图,一、二层结构图,楼梯图,建筑设计说明,平面图,立面图,剖面图等共计10张图。
分享投稿时间:近几年7月。

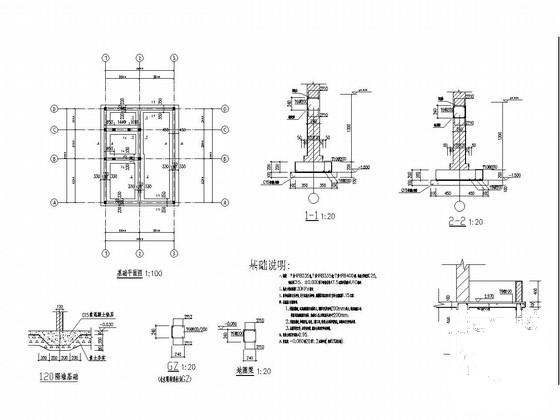

基础图

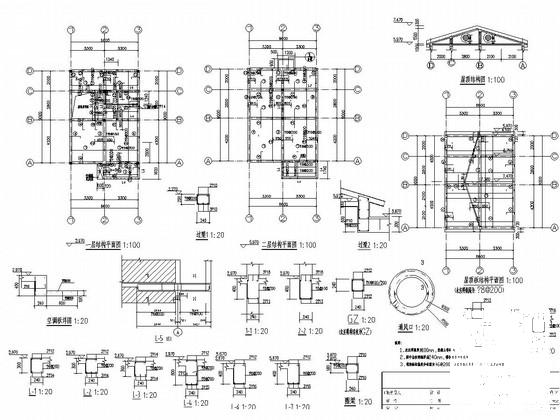

结构图

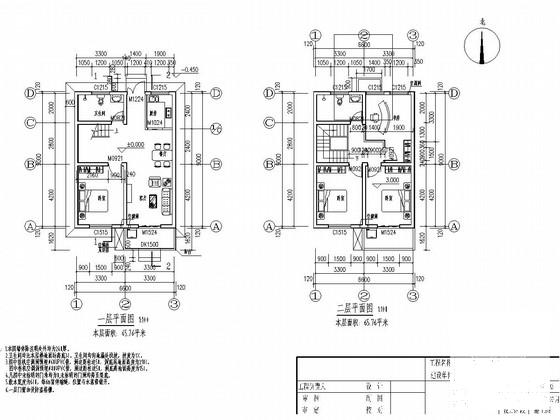

平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

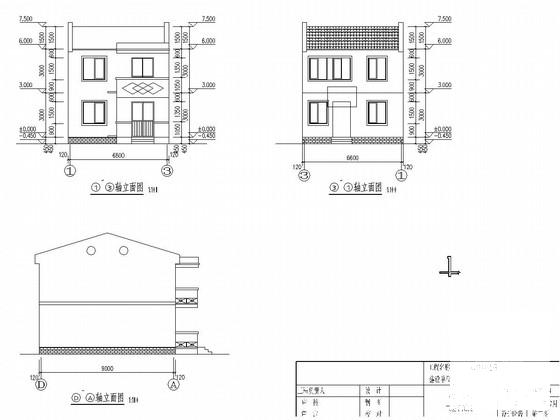

  • 两层砖混结构施工图 - 1
    两层砖混结构施工图 - 1
  • 两层砖混结构施工图 - 2
    两层砖混结构施工图 - 2
  • 两层砖混结构施工图 - 3
    两层砖混结构施工图 - 3
  • 两层砖混结构施工图 - 4
    两层砖混结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
