770平米两层钢结构科研楼建筑结构图纸

附件详情

某两层钢结构科研楼图纸
该资料为:某两层钢结构科研楼图纸
总建筑面积770平方米,建筑基底面积400平方米,建筑层数为二层,一层层高为4.2M,二层为3.85M,建筑高度为9.90M,建筑设计结构形式为钢结构。
该项目为两层钢框架结构。宽度13.4米,长度28.8米,柱距6.05米.
抗震设防烈度:6度
基本风压:W =0.60kN/平方米
基本雪压:S =0.20kN/平方米
该资料包含:
1、建筑图:
建筑设计说明及门窗表、各层平面图、屋面平面图、立面图、剖面图、 楼梯详图 、卫生间详图、雨蓬详图共7张图纸;
2、结构图:
钢结构设计总说明、基础布置图、地脚锚栓布置图、底层柱网布置图、二层柱网布置图、结构布置图、屋顶结构布置图、楼承板配筋图、屋顶装饰结构布置图、雨蓬结构布置图、楼梯结构图共11张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

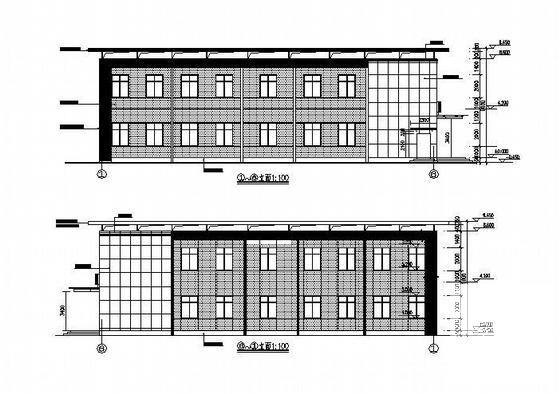

  • 两层钢结构图纸 - 1
    两层钢结构图纸 - 1

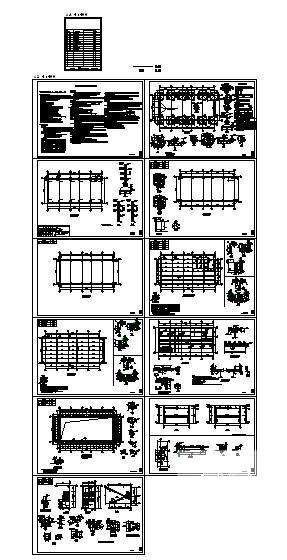

  • 两层钢结构图纸 - 2
    两层钢结构图纸 - 2

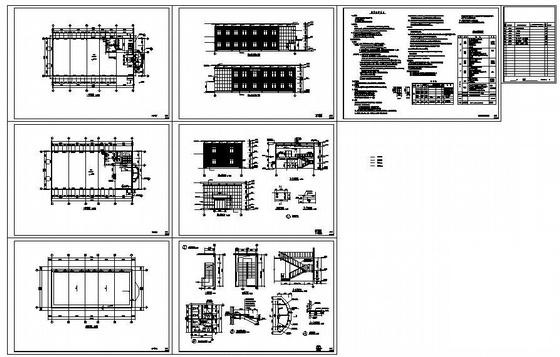

  • 两层钢结构图纸 - 3
    两层钢结构图纸 - 3

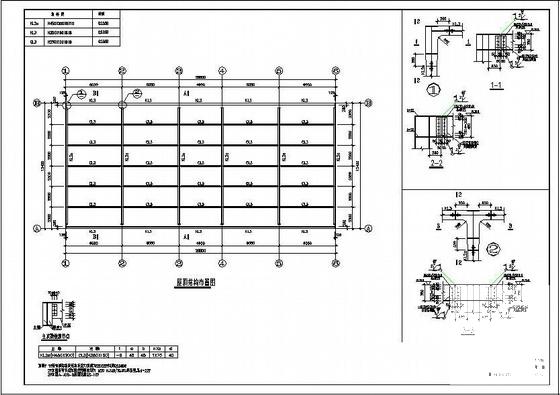

  • 两层钢结构图纸 - 4
    两层钢结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
