两层框架结构企业家会所会议中心结构图纸(柱平法施工图)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.70kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该项目是山东某两层框架结构企业家会所会议中心项目,抗震设防烈度为6度,场地为Ⅱ类,采用独立基础,基础设计等级为丙级。
包括:结构设计总说明,基础 平面布置图 ,基础拉梁布置图,各层梁、板模板图,各层柱配筋图等共计9张图。
9月。

柱平法施工图

墙柱布置图

屋面板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

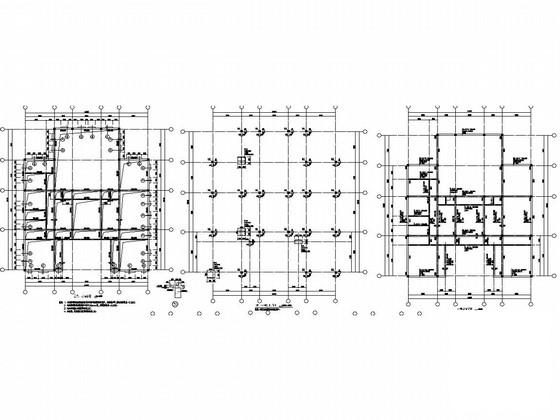

  • 两层框架结构企业家会所会议中心结构图纸(柱平法施工图) - 1
    第 1 张图

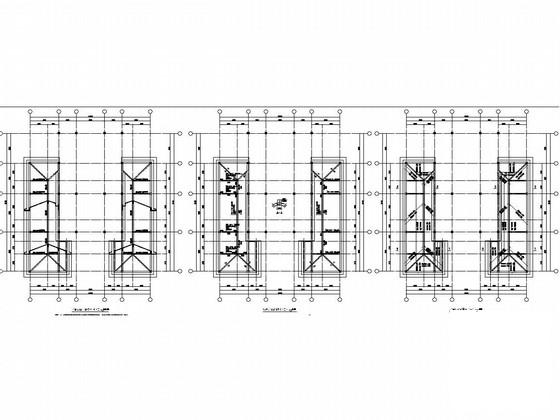

  • 两层框架结构企业家会所会议中心结构图纸(柱平法施工图) - 2
    第 2 张图

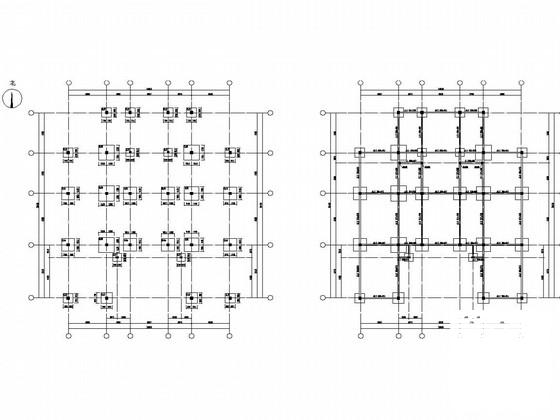

  • 两层框架结构企业家会所会议中心结构图纸(柱平法施工图) - 3
    第 3 张图

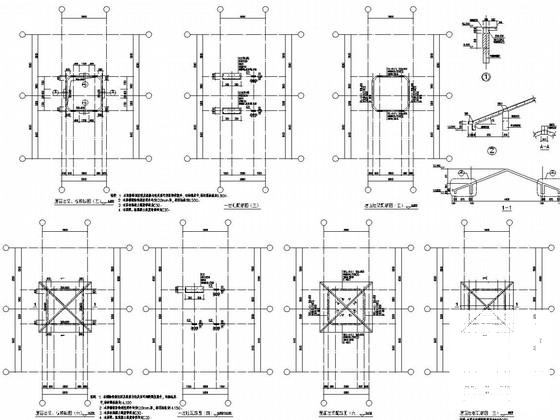

  • 两层框架结构企业家会所会议中心结构图纸(柱平法施工图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
