23.5m无砟轨道后张法预应力简支箱梁预制CAD图纸（34张）

附件详情

双线无砟轨道后张法预应力混凝土简支箱梁（双线）图纸，轨道建筑结构形式采用双块式无砟轨道，桥面板上直接铺设无砟轨道底座板，桥面构造采用三列排水方式。计算跨度为23.5m，直、曲线，适用于非风区段落。在防护墙与轨道底座板及两线轨道底座板间设置泄水管，轨道底座板中间设置横向过水通道，通道处设置排水坡，避免积水。通风孔按2m间距布置，与预应力钢筋相碰，移动通风孔位置。

【适用范围】
设计速度：适用于200km/h及以上铁路。
线路情况：双线，直、曲线，最小曲线半径7000m，正线线间距为5.0m。
环境类别及作用等级：一般大气条件下无防护措施的地面结构，环境类别为碳化环境，作用等级为T2。
设计使用年限：正常使用条件下梁体结构设计使用寿命为100年。
施工方法：本图适用于梁场箱梁预制工程施工。
地震烈度：本结构适用于设防烈度8度及以下（地震动峰值加速度Ag=0.1g）地区。
养护维修方式：桥上不设人行道检查车。

【建筑结构形式】
1.截面类型为单箱单室等高度简支箱梁，梁端顶板、腹板局部向内侧加厚，底板分别向内、外侧加厚。
2.桥面宽度：防护墙内侧净宽9.0m，桥上人行道栏杆内侧净宽12.2m，桥梁宽12.2m，桥梁建筑总宽12.5m。
3.梁长为24.6m ，计算跨度为23.5m，跨中截面梁体中心线处梁高为2.85m，支点截面梁体中心线处梁高为3.05m，横桥向支座中心距为4.7m。

该资料包含：

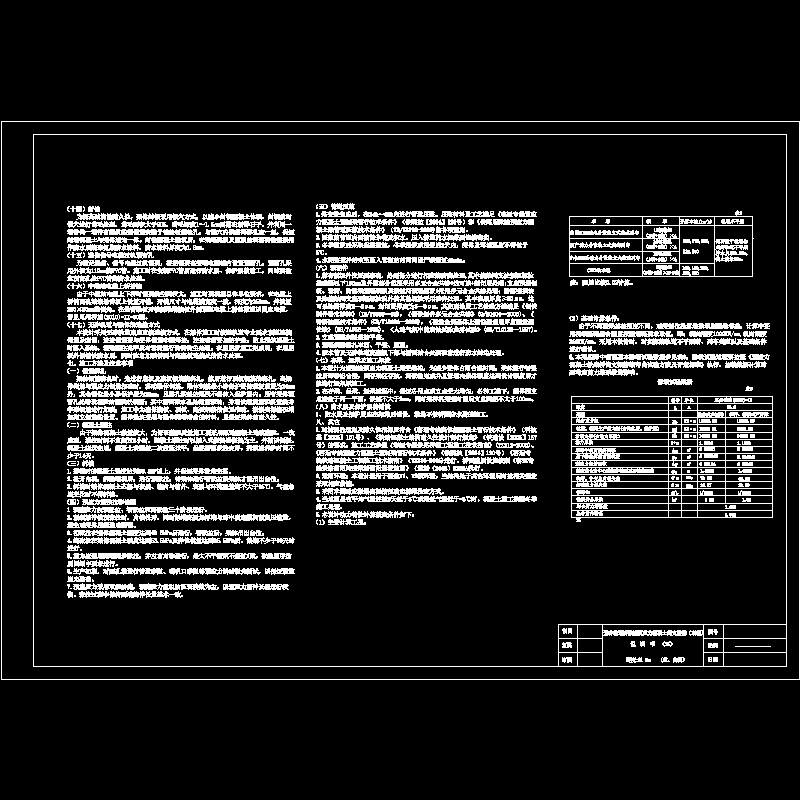

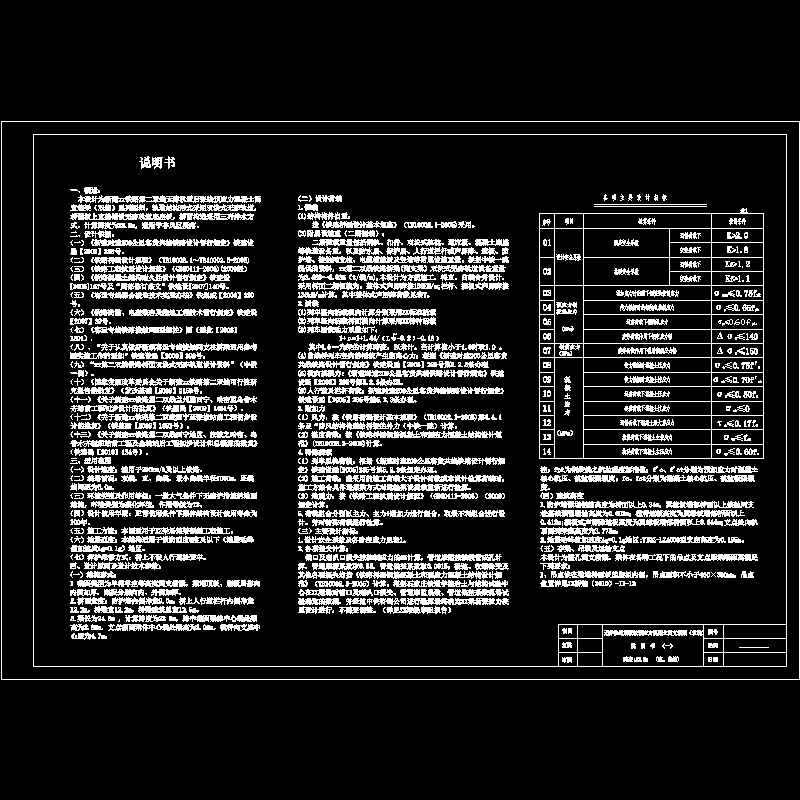

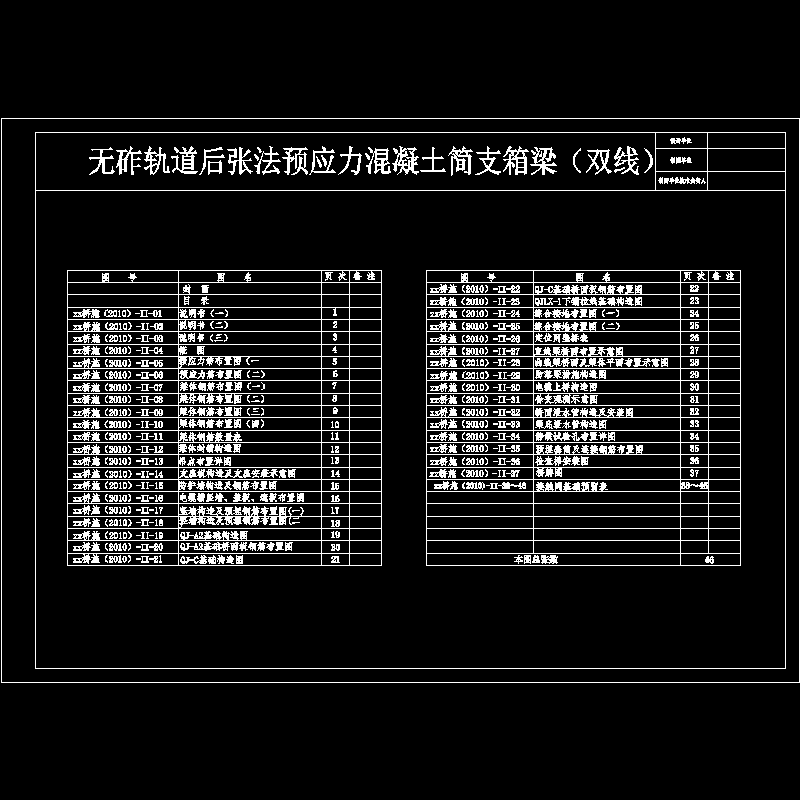

图纸封面、目录、说明书
23.5m箱梁概图、预应力筋布置图2张
梁体钢筋布置图4张、钢筋数量表
梁体封锚构造图、吊点布置详图
支座板构造及安装示意图、防护墙墙构造及钢筋布置图
电缆槽竖墙、盖板、遮板布置图
竖墙构造及预埋钢筋布置图
QJ-A2、QJ-C基础构造图
QJ-A2、QJ-C基础桥面板钢筋布置图
QJLX-1下锚拉线基础构造图、综合接地布置图2张
定位网坐标表、曲线梁桥面布置及梁体平面布置示意图
直线梁桥面布置示意图、防落梁措施构造
电缆上桥构造图、徐变观测预埋点
桥面泄水管构造及安装图、梁底泄水管构造图
静载试验孔、预埋套筒及连接钢筋布置图
检查梯安装图、梁场桥牌(终结版)
……
共计34张
