贵广客专32m无砟轨道箱梁CAD施工图纸.dwg
贵广客运专线32m无砟轨道后张拉预应力混凝土简支箱梁（双线）施工图，轨道建筑结构形式采用双块式无砟轨道，桥面板上直接铺设无砟轨道底座板，桥面构造采用三列排水方式。 图纸内容：预应力筋布置图，梁体封锚构造图，支座板构造及支座安装示意图，定位网坐标表，电缆槽竖墙、盖板、遮板布置图，电缆上桥构造图，梁体钢筋布置图，竖墙、防护墙及其钢筋构造图，接触网、下锚拉线基础图，桥面布置示意图，综合接地布置图等共34张图纸
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

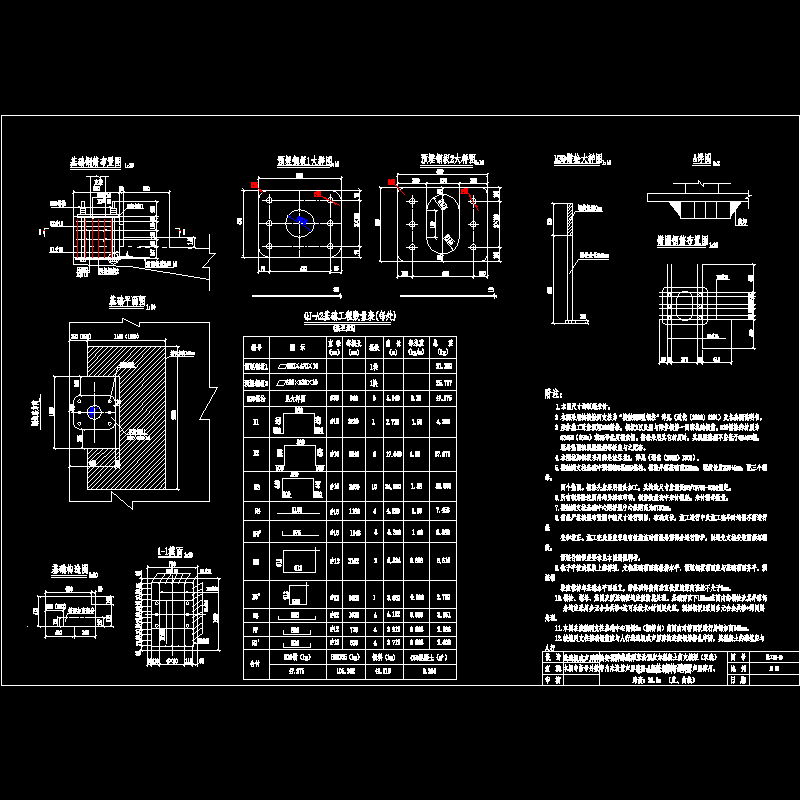

qj-a2基础构造图.dwg -

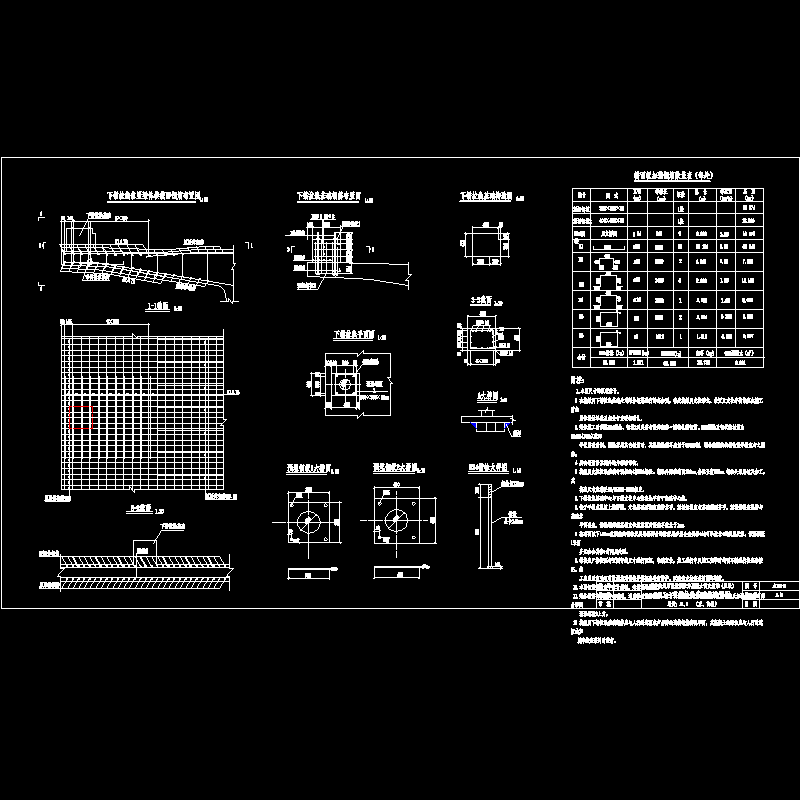

qjlx-1下锚拉线基础构造图.dwg -

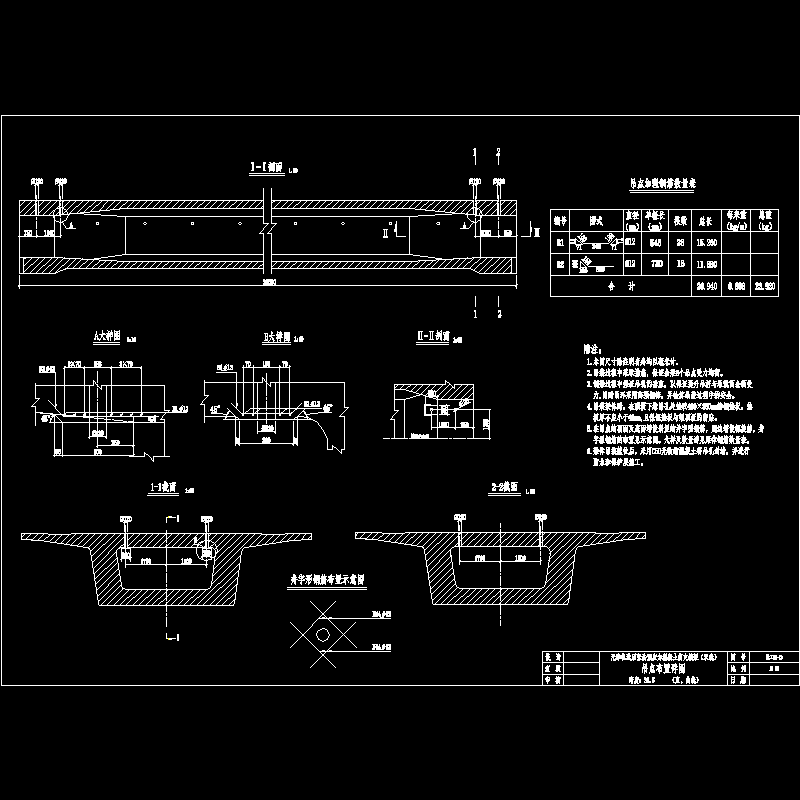

吊点布置详图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：4.5 MB
- 收藏次数：0
-
文件名称：
附件-995795778975800759.rar
