先简支后连续（4x30+4x30）m后张法预应力T梁桥图纸及构造图,布置图

• 使用性：公路桥

• 承重构件受力情况：梁桥

• 材料类型：预应力桥

大桥计算表格23张； 设计说明 ；工程数量表；桥位平面；工程地质纵断面；桥型布置图；上部标准横断面图；桩位坐标图；主要工程材料数量表；T梁平面布置示意；施工程序示意图；T梁一般构造图；T梁预应力钢束布置图；T梁预应力钢束材料数量及引伸量表；T梁预应力钢束定位钢筋布置图；墩顶现浇连续段负弯矩钢束及定位钢筋布置图；墩顶现浇连续段负弯矩钢束齿板钢筋布置图；T梁梁肋钢筋布置图；边跨翼板钢筋布置图；中跨翼板钢筋布置图；T梁边跨梁端封锚钢筋布置图；T梁伸缩缝端梁端锚下钢筋布置图；T梁连续端梁端锚下钢筋布置图；端横隔梁钢筋布置图；中横隔梁钢筋布置图；设160型伸缩缝端翼板加厚钢筋布置图；墩顶现浇连续段钢筋布置图；桥面现浇层钢筋布置图；桥面泄水管布置图；支座构造；支座垫石布置及构造；桥墩一般构造；桥墩盖梁钢筋构造；桥墩墩身钢筋构造；桥墩系梁钢筋构造；桥墩桩基钢筋构造；桥台一般构造；桥台台帽钢筋构造；桥台背墙钢筋构造；桥台耳墙钢筋构造；桥台桩基钢筋构造；护栏构造及钢筋布置图；D80型伸缩缝构造图；D160型伸缩缝构造图；桥面伸缩缝处处理图；护栏伸缩缝挡板构造图；桩基础质量检测管构造图；桥台搭板一般构造；桥台搭板钢筋构造；桥台锥坡及护坡构造；防落网设计图；灯柱底座预埋构件构造；路灯接线盒构造图

……

设计依据：《公路工程技术标准》（JTG B01-近代）；《公路桥涵施工技术规范》（JTG/T F50-近代）

汽车荷载：公路I级；道路分类与分级：公路一级；计算行车速度：60Km／h。4x30+4x30预应力砼(后张)T梁桥，先简支后连续；下部结构0号桥台采用柱式台，8号桥台采用座板台，桥墩采用柱式墩，0号台及桥墩采用桩基础, 8号台采用扩大基础。桥梁全长244.10米；左线起讫里程ZK31+246.5～ZK31+490.6，交角为90°，桥梁全长244.10米。0、8号桥台采用Z80型伸缩装置，4号桥墩采用XFII-160A2F型伸缩装置。

工程材料：C50混凝土、C40小石子混凝土、C30水下混凝土、C30混凝土。设计用普通钢筋为HPB300和HRB400钢筋。预应力设计采用的钢绞线公称直径为φs15.2mm，抗拉强度标准值为fpk=1860 Mpa。80、160型伸装置。预制T梁预应力锚固体系采用圆锚体系和相应的圆形波纹管系列。

……

共计78张CAD，23张计算表格。

桥型设计

T梁平面布置

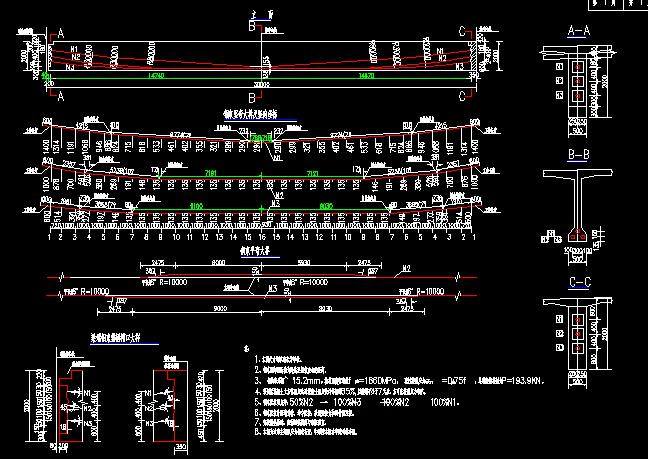

T梁预应力钢束布置图

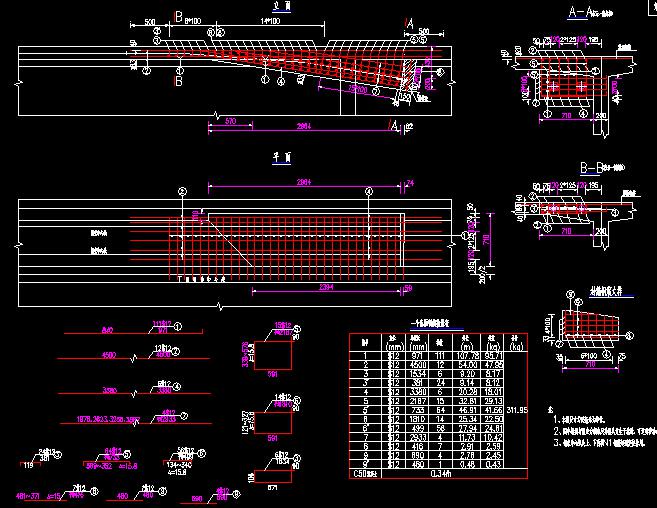

墩顶现浇段负弯矩钢束齿板钢筋布置图

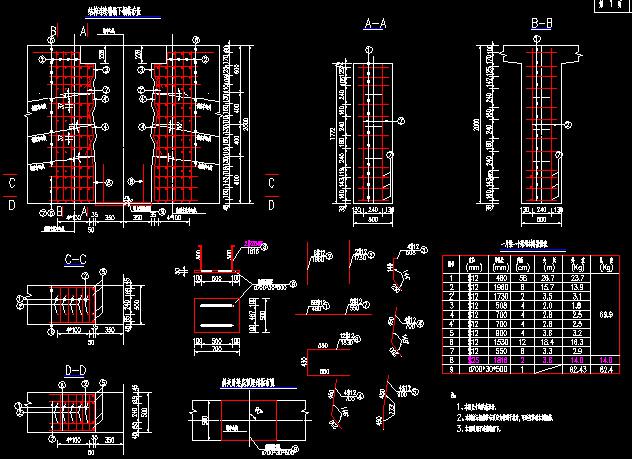

T梁连续端梁端锚下钢筋布置

防落网设计图
