16层框架剪力墙结构医院病房大楼结构施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该项目是河北某病房大楼工程,该项目为地下一层,地上十六层,结构主体高度67.200m,总高度77.100m。结构主体采用框架-剪力墙结构体系,本地区抗震设防烈度为7度,设计基本地震加速度值为0.1g,设计地震分组为第三组,该项目基础采用钢筋砼梁式筏板基础.地基基础设计等级为乙级。
该资料包含: 结构设计说明 ,基础图,基础梁图,基础详图,墙柱平面图,各层结构平面图,梁配筋图,楼梯图等共计24张图。
分享投稿时间:近几年3月。

板配筋图

梁配筋图

详图

楼梯图

墙柱配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

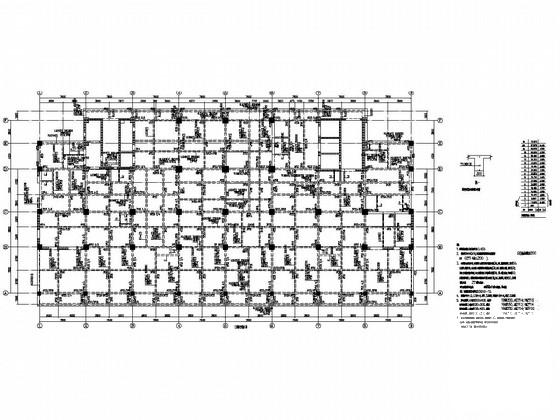

  • 框架剪力墙结构图纸 - 1
    框架剪力墙结构图纸 - 1

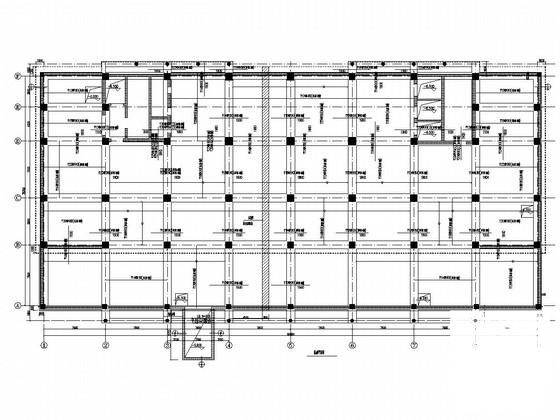

  • 框架剪力墙结构图纸 - 2
    框架剪力墙结构图纸 - 2

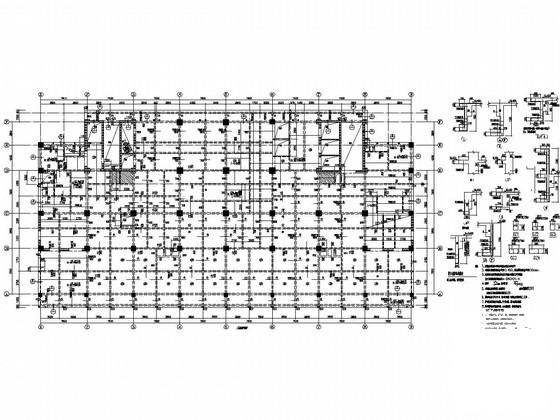

  • 框架剪力墙结构图纸 - 3
    框架剪力墙结构图纸 - 3

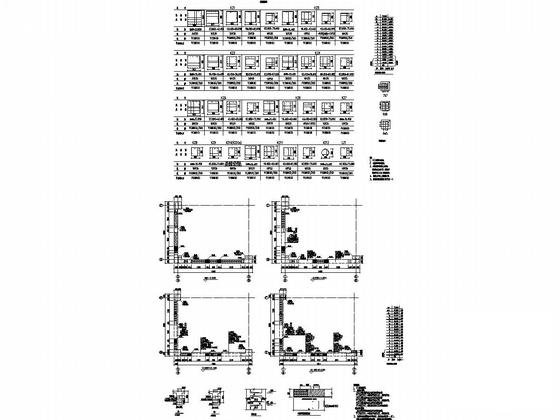

  • 框架剪力墙结构图纸 - 4
    框架剪力墙结构图纸 - 4

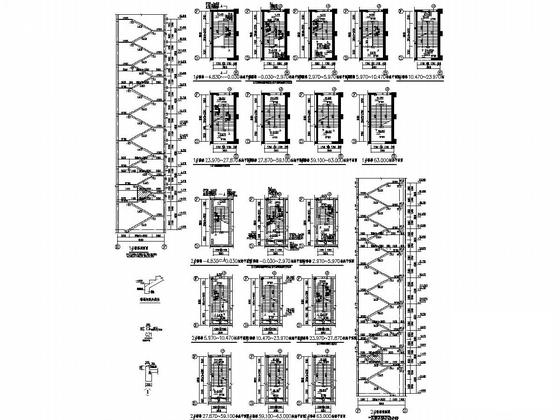

  • 框架剪力墙结构图纸 - 5
    框架剪力墙结构图纸 - 5
  • 框架剪力墙结构图纸 - 6
    框架剪力墙结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
