33层剪力墙高层住宅楼及配建楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:69张
  • 设计年代:近代

附件详情

该项目位于天津,地面以上总层数为33层,结构体系采用现浇钢筋混凝土剪力墙结构,局部2#配建楼为框架结构。采用后注浆钻孔灌注桩基础,基础设计等级为甲级,抗震设防烈度为7度(抗震构造措施按8度考虑)。

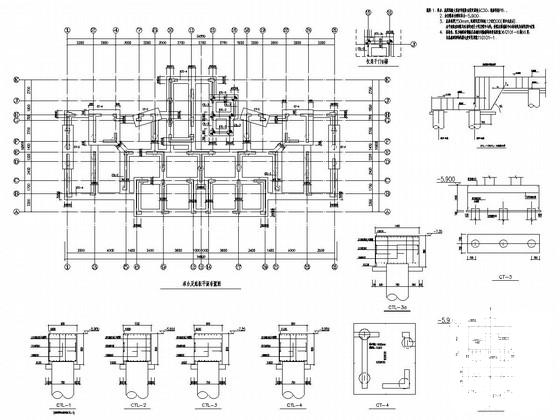

该资料包含:结构设计总说明,桩位平面布置图,承台及底板 平面布置图 ,剪力墙结构平面图,各层结构平面图,板配筋图,梁配筋图,配建梁板柱结构图,节点详图,楼梯图等共计69张图。
分享投稿时间:近几年12月。

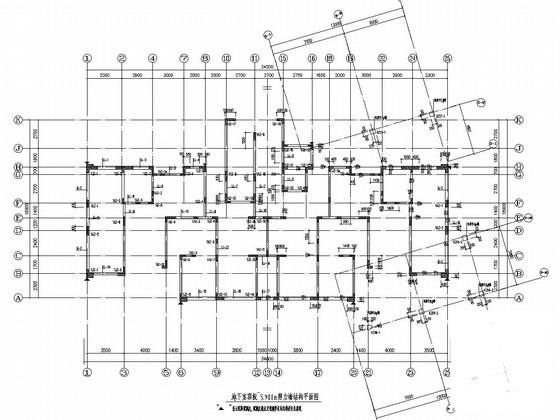

地下室顶板~5.900m剪力墙结构平面图

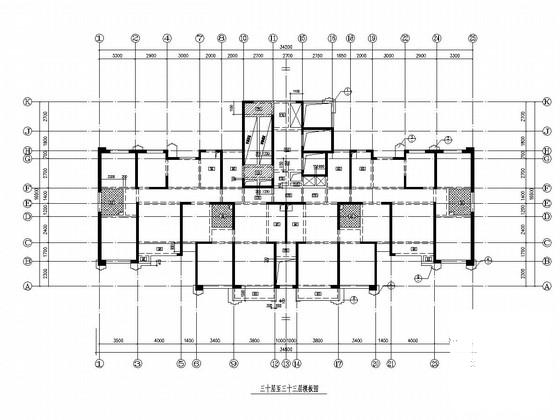

三十层至三十三层模板图

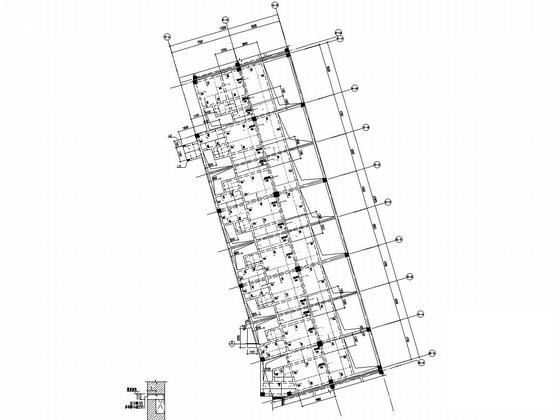

配建2 二层结构平面图

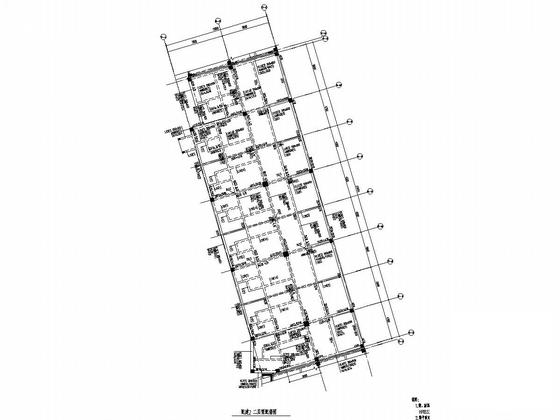

配建2 二层梁配筋图

节点详图

楼梯图

三十二层至三十三层梁配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 建楼施工图纸 - 1
    建楼施工图纸 - 1
  • 建楼施工图纸 - 2
    建楼施工图纸 - 2
  • 建楼施工图纸 - 3
    建楼施工图纸 - 3
  • 建楼施工图纸 - 4
    建楼施工图纸 - 4
  • 建楼施工图纸 - 5
    建楼施工图纸 - 5
  • 建楼施工图纸 - 6
    建楼施工图纸 - 6
  • 建楼施工图纸 - 7
    建楼施工图纸 - 7
  • 建楼施工图纸 - 8
    建楼施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
