28层剪力墙结构高层住宅楼建筑结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库
  • 参考图纸:66张
  • 设计年代:近代

附件详情

该项目是高层住宅楼项目,地上28层,地下1层,剪力墙结构,底部加强区范围:基础顶面~5层,该项目为桩筏基础,基础设计等级为乙级。抗震设防烈度 7度,设计基本地震加速度值0.1g,设计地震分组为第三组。
结构专业该资料包含: 结构设计说明 ,桩平面定位图,桩基础平板式筏形承台平面布置图,剪力墙 平面布置图 ,各层梁配筋图,板配筋图,剪力墙暗柱表,楼梯图等共计48张图。
建筑专业该资料包含:平面图,立面图,剖面图,单元放大平面图,墙详图,门窗表等共计18张图。
分享投稿时间:近几年,总计66张图。

桩平面定位图及详图

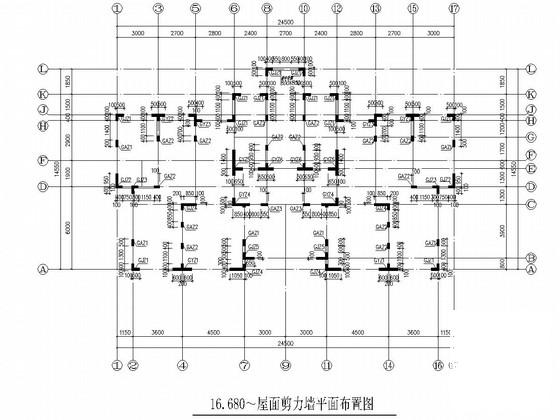

16.680~屋面剪力墙平面布置图

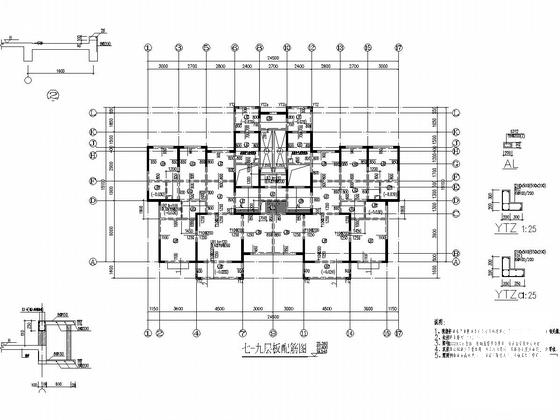

七-九层板配筋图

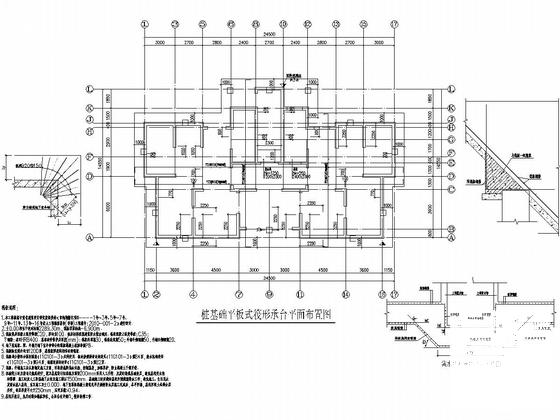

桩基础平板式筏形承台平面布置图

三-四、七-二十二、二十五-二十七层平面图

节点详图

二十五-二十七层梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层建筑结构施工 - 1
    高层建筑结构施工 - 1
  • 高层建筑结构施工 - 2
    高层建筑结构施工 - 2
  • 高层建筑结构施工 - 3
    高层建筑结构施工 - 3
  • 高层建筑结构施工 - 4
    高层建筑结构施工 - 4
  • 高层建筑结构施工 - 5
    高层建筑结构施工 - 5
  • 高层建筑结构施工 - 6
    高层建筑结构施工 - 6
  • 高层建筑结构施工 - 7
    高层建筑结构施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
