25层板柱剪力墙结构高层公寓建筑结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:50张

附件详情

该项目位于柬埔寨金边市;属住宅,带3层地下室,地上25层,板柱-剪力墙结构,采用钻孔灌注桩基础,基础设计等级为乙级。
结构专业该资料包含: 结构设计说明 ,桩详图,桩位布置平面图,基础结构平面图,柱平法施工图,结构平面图,墙柱配筋图,楼梯图等共计26张图。
建筑专业该资料包含:平面图,立面图,剖面图等共计24张图。

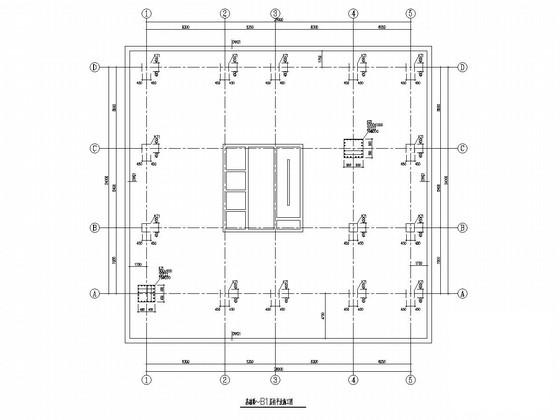

基础顶~B1层柱平法施工图

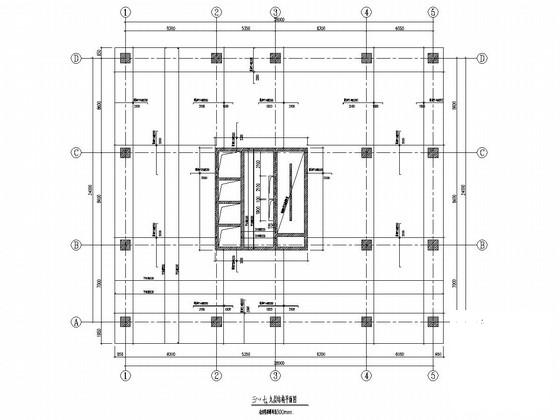

三~七,九层结构平面图

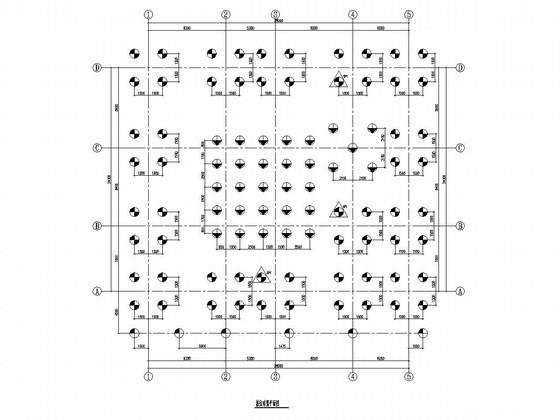

桩基础图

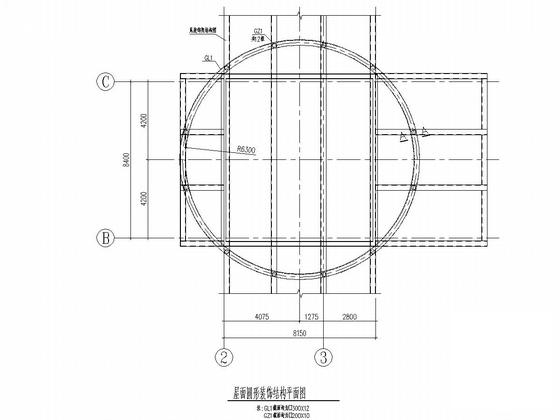

屋面圆形装饰结构平面图

十八层平面图

32.550~90.750标高墙柱配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层建筑结构施工 - 1
    高层建筑结构施工 - 1
  • 高层建筑结构施工 - 2
    高层建筑结构施工 - 2
  • 高层建筑结构施工 - 3
    高层建筑结构施工 - 3
  • 高层建筑结构施工 - 4
    高层建筑结构施工 - 4
  • 高层建筑结构施工 - 5
    高层建筑结构施工 - 5
  • 高层建筑结构施工 - 6
    高层建筑结构施工 - 6
  • 高层建筑结构施工 - 7
    高层建筑结构施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
