6200平米通讯机房及办公楼中央空调通风系统设计施工图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑设计面积:6200平方米
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:空调

附件详情

一、项目概要:
该项目建筑面积约6200平方米,地上五层,地下一层,建筑高度23.0米....
二、空调系统:
1.通讯机房采用机房专用空调机组进行空气调节,二至五层每层设五台,空调机组采用上送风型。
2.办公室、基站机房、门厅、消防值班室和电梯机房等房间采用分体式空调...
三、通风系统:
1.变配电房设机械通风系统,送、排风换气次数大于18次/时。
2.卫生间和开水间设排风扇,换气次数为10次/时...

图纸共11张。

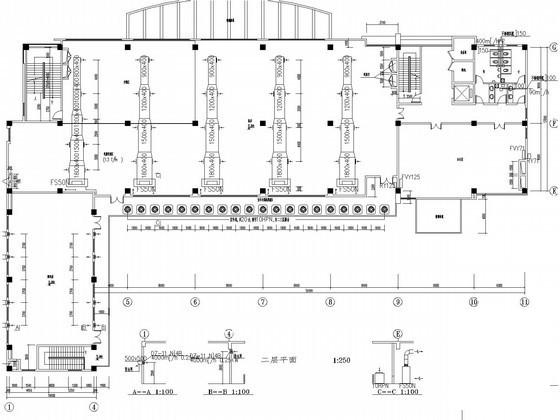

机房平面

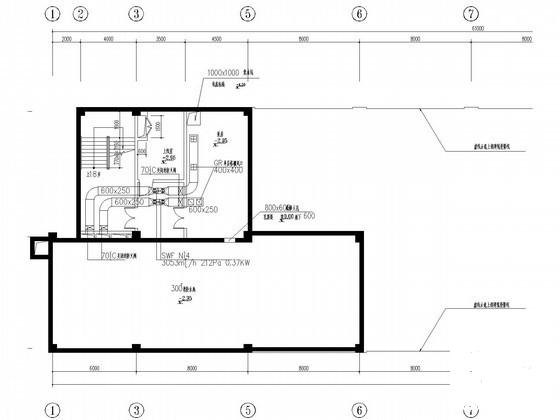

局部地下室平面

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 办公楼空调系统设计 - 1
    办公楼空调系统设计 - 1
  • 办公楼空调系统设计 - 2
    办公楼空调系统设计 - 2

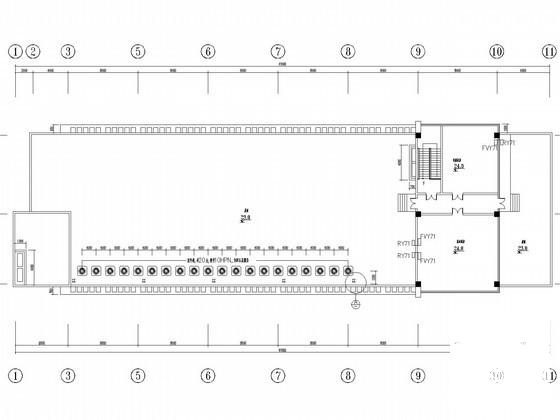

  • 办公楼空调系统设计 - 3
    办公楼空调系统设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
