办公楼空调系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑设计面积:716平方米
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 设计内容:空调
  • 项目所在地:北京

附件详情

  • 设计说明
  • 空调平面图
  • 系统图

附件详情

一、项目概要:
1.该项目为办公楼空调工程,建筑面积716平米。 该项目设计范围为空调系统。

二、空调系统:
1.该项目采用R410A环保冷媒型变频多联式中央空调系统+分体空调,空调系统夏季送冷风,过度季送热风。
2.冷媒管管材采用紫铜管,冷媒采用R410A,保温材料采用橡塑难燃B1级保温材料。

图纸共6张。

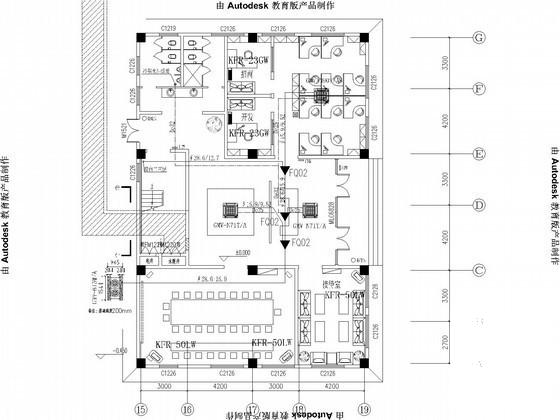

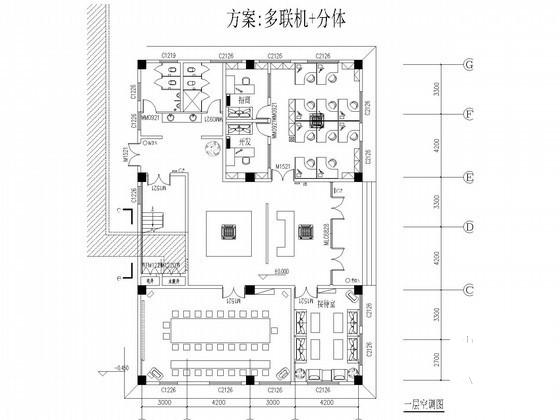

空调图

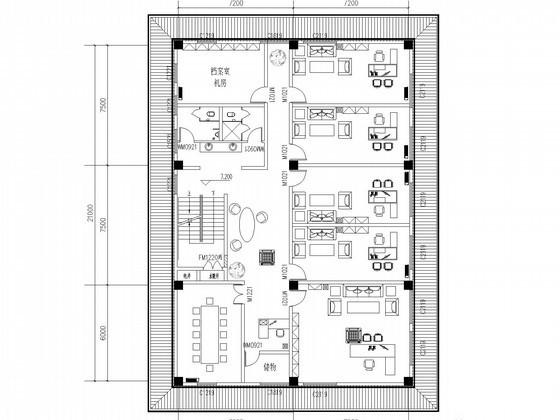

空调图

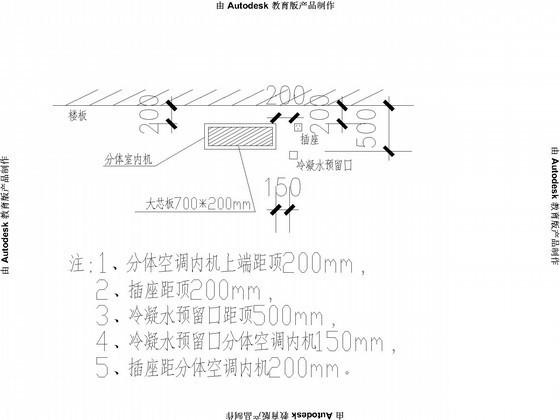

分体挂机安装示意图
