生态城项目地下车库暖通设计

一、项目概要

该项目为天津生态城某项目地下车库暖通设计，建筑面积为10989.59m2

二、设计说明

（一）通风排烟

1. 地下车库有可开启外窗，开启面积满足自然排烟、通风条件，采用自然排烟。

2. 地下车库各设备间及变电站设置机械通风设施。变电站设计气体灭火后排风设施，事故通风的手动控制装置室内外便于操作的地点风别设置。变电站设置温控装置，室温大于36℃时开启，小于32℃时关闭。

3、土建风道应内壁光滑，严密不漏风；在穿过楼板、顶棚和墙壁处，风道应连续，砖砌风道内壁应抹不小于10mm厚的M25水泥砂浆。

（二）采暖管道

1、管材：采暖供回水管管径≤DN100采用热镀锌钢管，管径＞100时采用无缝钢管。

2、管道的连接：≤DN100的热镀锌钢管采用丝接,>DN100的无缝钢管采用焊接，套丝扣时破坏的镀锌层表面及外漏螺纹部分应做防腐处理。

3、水管道的敷设：采暖供回水管水平干管坡度不应小于0.002。系统最低处设排水阀，高处设排气阀。

4、系统的排气：为了随时自动排除管道内的空气，保障供回水畅通在水系统最高点设有自动排气阀以排除一次性充水时管道中的空气。

5、穿墙、穿楼板的套管必须在土建施工时预留，且穿防火墙处设固定支架，DN≤50mm的套管应比管道管径大两号，DN>50mm的套管应比管道管径大三号，穿墙套管两端与墙平，穿楼板处套管高出本层地面20mm。穿卫生间隔墙的套管，管道穿过后用油麻或石棉绳填实封严。

三、图纸展示

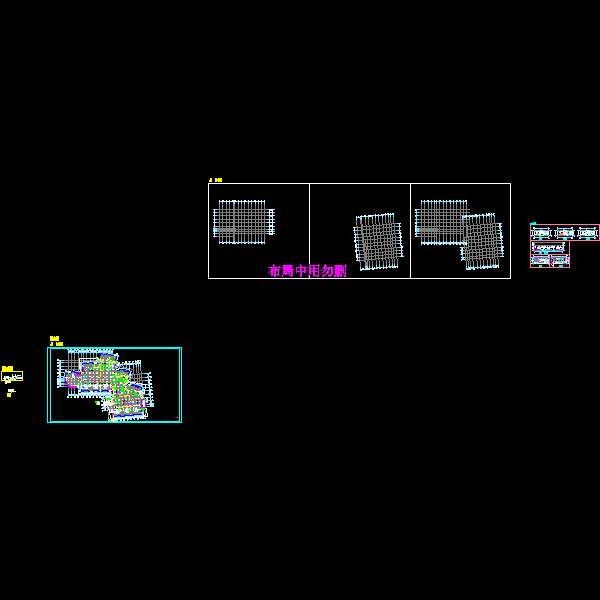

车库组合平面图

地下车库供暖通风平面图（一）

地下车库供暖通风平面图（二）

地下车库供暖通风平面图（三）
