18层小区住宅楼暖通设计CAD施工图纸（9栋楼、地下车库）

附件详情

1. 建筑性质：该项目建筑性质为民用住宅。地上18层，地下1层。
2. 该项目住宅区冬季采用散热器热水采暖系统，根据天津市《集中供热住宅计量供热设计规程》要求，采用分户热计量。

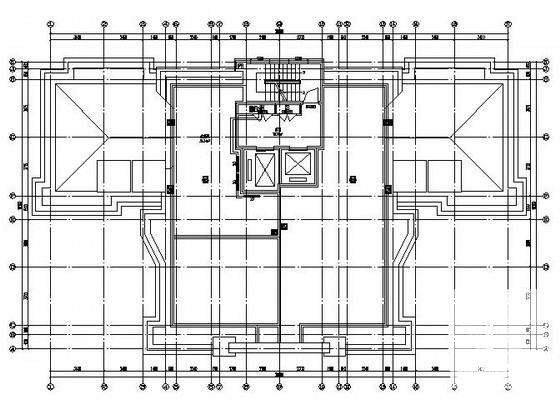

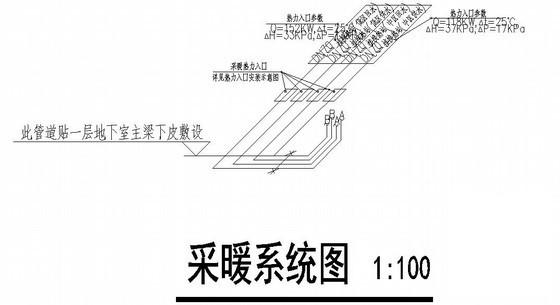

3. 采暖系统:住宅楼采用共用供、回水立管的水平分环系统。供、回水立管采用异程式下供下回方式；户内系统采用下分式同程双管系统，管道暗敷在本层后浇层内预留的沟槽内。安装参见<<05系列建筑标准设计图集>>05N1第59页。
4. 热源及热水采暖系统:热源为小区换热站提供热水，供回水温度为80°C/60°C。系统定压装置由换热站设置。低区系统定压高度32米；中区系统定压高度68米。

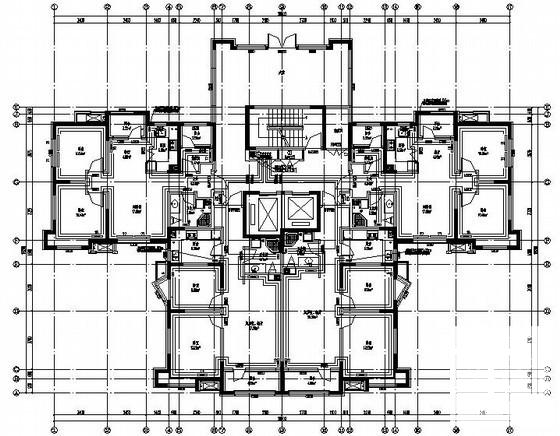

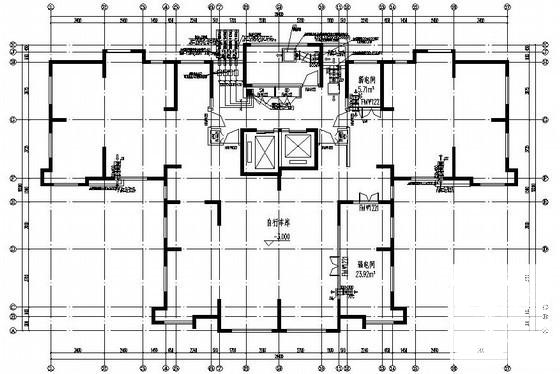

5. 热力入口:住宅区热水采暖干管采用直埋方式接入每个单元的采暖管道竖井，立管设在供热管井内，每户采暖系统入口热计量装置位置详见暖通平面及系统图。有地下室的沿地下一层梁下架空敷设至暖井。

，图纸共41张。
