28及22层连栋剪力墙结构高层住宅楼建筑结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:28、22层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:72张
  • 设计年代:近代

附件详情

该项目是安徽连栋高层住宅楼项目,分别为28层及22层,剪力墙结构,高度分别为81.5m及64.1m,CFG桩复合地基,平板式筏基基础,基础设计等级为乙级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,CFG桩位布置图,基础结构平面图,柱平法施工图,奇、偶数层结构平面图,梁平法配筋图,坡道详图,墙身配筋图, 楼梯详图 等共计40张图。
建筑专业该资料包含: 建筑施工图设计 说明,平面图,立面图,剖面图,电梯详图,坡道及厨房详图,卫生间详图,墙身大样,装饰构件大样,门窗表、门窗大样等共计32张图。
分享投稿时间:近几年4月。

基础结构平面图

8.670~11.570标高柱平法施工图

十三~二十一层奇数层梁平法配筋图

CFG桩位布置图

三~二十层奇数层平面图

坡道详图及卫生间详图

装饰构件大样

二十八层结构平面图

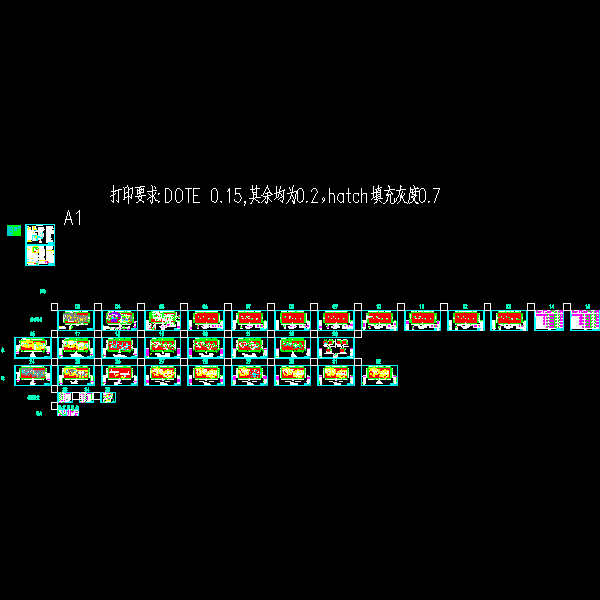

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 21#建施_t3.dwg
    21#建施_t3.dwg
  • 21#结施_t3.dwg
    21#结施_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
