28层剪力墙高层住宅结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:28层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:38张
  • 图纸年代:近代

附件详情

该项目是大庆某住宅楼项目,地上28层,地下一层车库,剪力墙结构,6度设防,采用钻孔压灌超流态混凝土桩基础,基础设计等级为乙级。
该资料包含:结构设计说明,桩基础 平面布置图 ,承台详图,剪力墙布置图,剪力墙柱表,梁结构平面图,顶板配筋图,造型层梁板结构平面图,造型层尖顶梁板结构平面图, 楼梯详图 ,节点图等共计38张图。
出图时间:2011年9月。

-0.100~11.700剪力墙布置图

十三~二十七层梁结构平面图

墙详图

楼梯图

二十八层顶板配筋图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

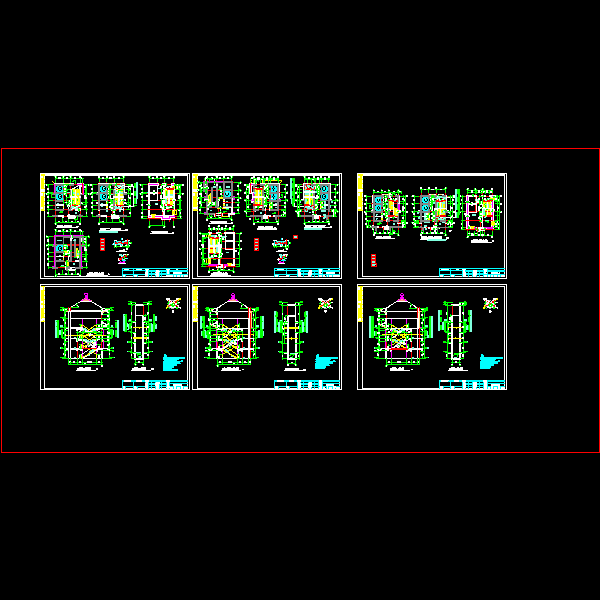

  • 0827-2#3#-结构节点.dwg
    0827-2#3#-结构节点.dwg

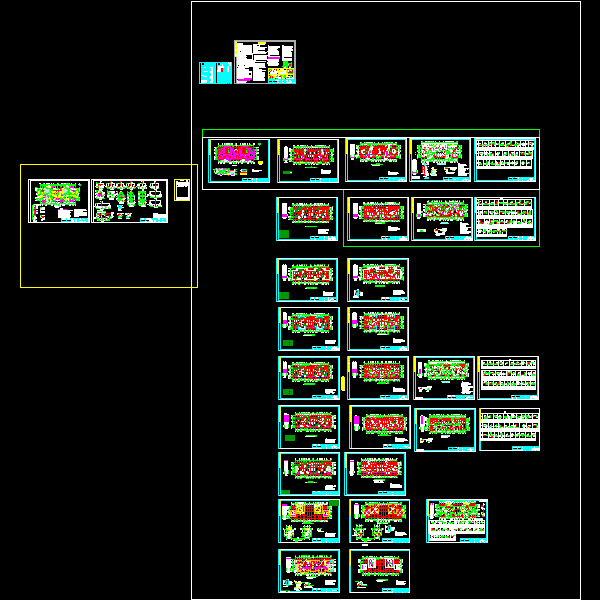

  • 0827-2#结构图.dwg
    0827-2#结构图.dwg

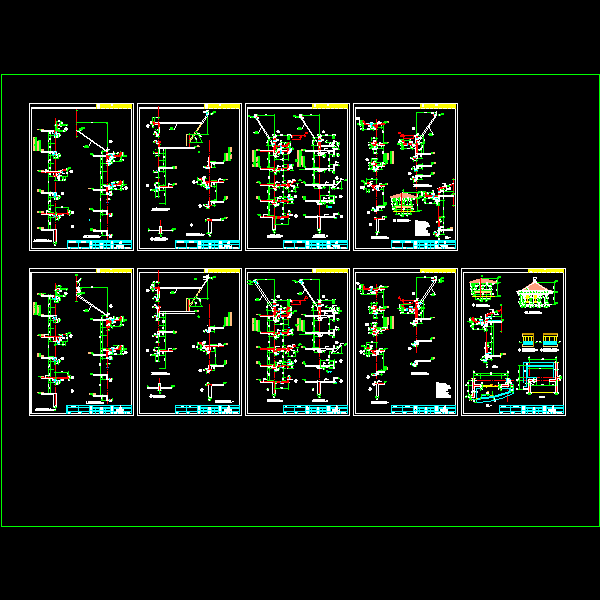

  • 827-2#、3#楼梯结构.dwg
    827-2#、3#楼梯结构.dwg
以上是部分截图,请下载附件后查看完整高清内容
