地上4层框架结构综合大楼结构CAD施工图纸

  • 建筑类别:办公
  • 建筑高度:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目为山东某敬老院的综合大楼,地上4层,建筑物高度为15.4米,上部结构体系为框架结构,基础型式采用独立基础,6度设防。
该资料包含:结构设计说明、基础 平面布置图 、柱平法施工图、梁平法施工图、板配筋平面图、 楼梯详图 等共18张图纸。

标高4.100m板配筋平面图

标高4.100m梁平法施工图

基础顶~标高4.100m柱平法施工图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

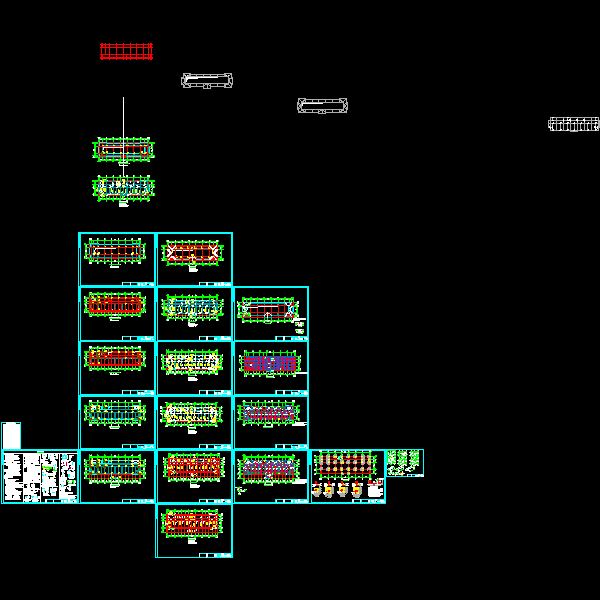

  • 地上4层框架结构综合大楼结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
