地上8层混凝土框架结构综合楼结构设计施工图纸
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：15张
- 设计年代：近代
- 建筑类别：办公
- 建筑高度类型：多层建筑
附件详情
本子项为湖北某普通的综合楼，地上八层，高度为30.7米，建筑设计结构形式为混凝土框架结构，基础为PHC预应力管桩，6度设防。

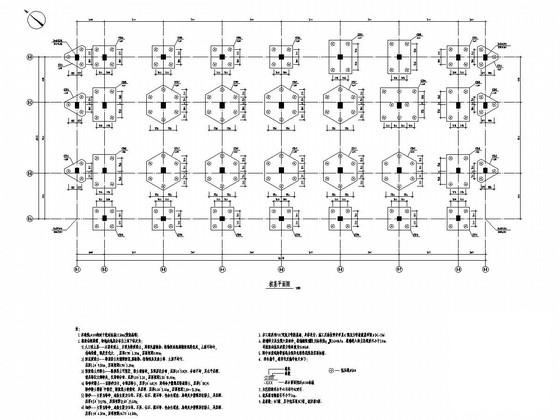

该资料包含：桩基平面图、结构
平面布置图
、配筋图、柱定位图、梁配筋图、
楼梯详图
等共15张图纸。

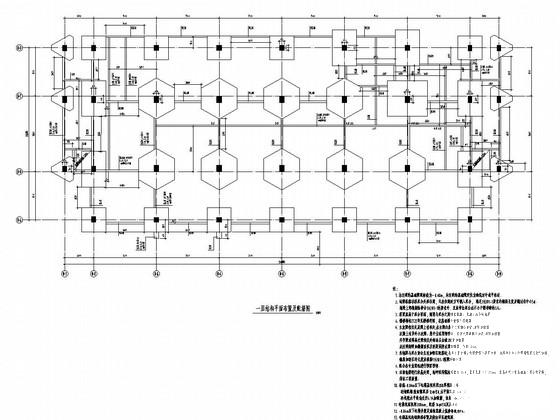

一层结构平面布置及配筋图

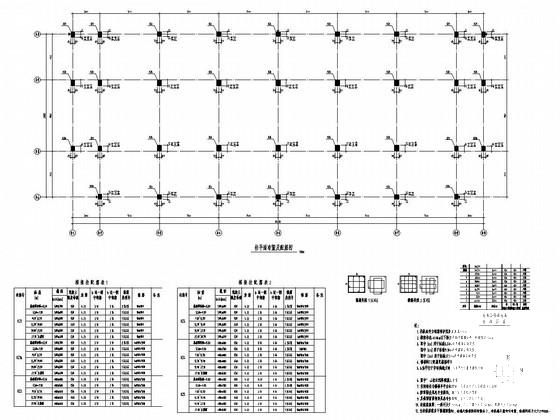

柱平面布置及配筋图
二层梁配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
混凝土结构设计施工 - 1 -
混凝土结构设计施工 - 2 -
混凝土结构设计施工 - 3 -
混凝土结构设计施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
